Łącznik pokrętny klucz 3-poł 2xNO | SP22-SVAV-20\. Spamel

Opis i Kluczowe Cechy

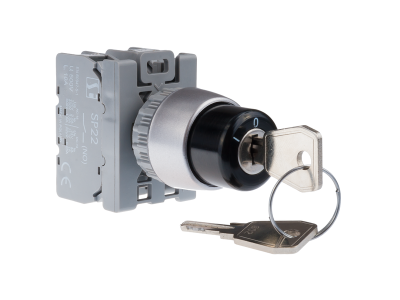

Łącznik pokrętny kluczowy SP22-SVAV-20 z serii SP22 to 3-położeniowe urządzenie sterownicze wyposażone w dwa styki normalnie otwarte (2xNO). Jego budowa członowa oraz standardowy otwór montażowy Ø22,3 mm ułatwiają wbudowanie w pulpity maszyn, szafy sterownicze i korpusy urządzeń. Zastosowanie klucza zapewnia ochronę przed nieuprawnioną obsługą, co zwiększa bezpieczeństwo procesów produkcyjnych.

• 3 położenia pracy: Umożliwia wybór różnych stanów sterowania (np. 0-1-2) w zależności od potrzeb aplikacji.
• 2 styki NO (normalnie otwarte): Pozwalają na niezależne sterowanie dwoma obwodami lub redundantne załączanie sygnałów.
• Obsługa kluczem: Zapobiega przypadkowemu lub nieautoryzowanemu przełączaniu, odpowiednie w strefach dostępnych dla operatorów.
• Budowa członowa (modułowa): Ułatwia konfigurację i ewentualną rozbudowę funkcji bez wymiany całego urządzenia.
• Montaż w otworze Ø22,3 mm: Zgodny z powszechnym standardem otworów w tablicach sterowniczych, co upraszcza instalację i wymianę.

Zgodność z Normami

Łącznik pokrętny SP22-SVAV-20 został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i posiada oznaczenie CE. Wymiar otworu montażowego 22,3 mm jest zgodny z powszechnie stosowanymi normami w branży automatyki przemysłowej (np. IEC 60947-5-1 dla łączników sterowniczych).

Zastosowanie

Dzięki 3-położeniowej konstrukcji i stykom NO, łącznik pokrętny kluczowy SP22-SVAV-20 znajduje zastosowanie w aplikacjach wymagających selektywnego załączania obwodów sterowniczych oraz zabezpieczenia przed niepowołaną obsługą.

• Sterowanie pracą maszyn i urządzeń przemysłowych z możliwością wyboru trybu (np. ręczny/automatyczny/off).
• Impulsowanie sygnałów do styczników, przekaźników lub sterowników PLC w szafach sterowniczych.
• Pulpity operatorskie w liniach produkcyjnych, gdzie wymagane jest autoryzowane przełączanie funkcji.
• Automatyka budynkowa – zarządzanie stanami urządzeń w strefach dostępnych tylko dla personelu technicznego.

Wskazówki Montażowe

Montaż i podłączenie łącznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie przeznaczone jest do wbudowania w otwór o średnicy 22,3 mm w panelu lub pulpicie. Mocowanie odbywa się za pomocą nakrętki z wyposażenia. Moment dokręcania oraz dopuszczalny przekrój przewodów należy sprawdzić w dokumentacji producenta.

FAQ

• Czy do obsługi łącznika wymagany jest klucz? Tak, łącznik jest wyposażony w mechanizm kluczowy – bez klucza nie ma możliwości zmiany położenia, co zabezpiecza przed nieautoryzowaną obsługą.
• Jaki jest stopień ochrony wnęki montażowej? Producent nie podaje konkretnej wartości IP; urządzenie przeznaczone jest do zabudowy w suchych pomieszczeniach (kategoria IP20 typowa dla wnętrz rozdzielnic i pulpitów).
• Czy ten model umożliwia pracę w trybie impulsowym? Styki 2xNO (normalnie otwarte) mogą pracować zarówno jako przełącznik stały, jak i impulsowy – zależnie od chwilowego ustawienia w danym położeniu.
