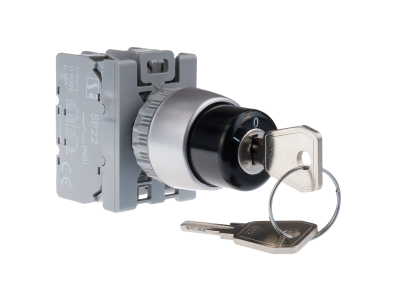

Łącznik pokrętny 3-położeniowy pierścień niklowany 1 ZW 1ROZ z kluczem | SP22-SAAA-11\. Spamel

Opis i Kluczowe Cechy

Łącznik pokrętny 3-położeniowy z kluczem SP22-SAAA-11 z serii SP22 to kompaktowe urządzenie sterownicze przeznaczone do montażu w otworze o średnicy 22,3 mm. Wyposażony w jeden styk zwierny (1ZW) i jeden styk rozwierny (1ROZ), umożliwia bezpieczne przełączanie prądów do 2,5 A w obwodach sterowniczych i sygnalizacyjnych. Dzięki budowie członowej można go łatwo konfigurować i modyfikować. Niklowany pierścień nadaje estetyczny wygląd oraz zwiększa odporność na korozję.

• Styki 1ZW+1ROZ: Jeden styk zwierny i jeden rozwierny umożliwiają zarówno załączanie, jak i rozłączanie obwodów sterowniczych.
• Prąd znamionowy do 2,5 A: Bezpieczna praca w typowych obwodach sterowania maszyn i pulpitu bez ryzyka przegrzania styków.
• Montaż w otworze 22,3 mm: Uniwersalny standard pasujący do większości pulpitów, tablic sterowniczych i obudów maszyn.
• Budowa członowa: Ułatwia tworzenie potrzebnych wariantów funkcjonalnych oraz szybką zmianę konfiguracji w istniejących obwodach.
• Pierścień niklowany i blokada kluczem: Odporna na korozję powierzchnia oraz mechaniczne zabezpieczenie przed nieautoryzowanym przełączeniem.

Zgodność z Normami

Produkt jest przeznaczony do montażu w znormalizowanych otworach o średnicy 22,3 mm, co zapewnia kompatybilność z typowymi pulpitami i szafami sterowniczymi. Łącznik spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Ze względu na brak szczegółowych danych producenta zaleca się stosowanie zgodnie z przeznaczeniem w suchych pomieszczeniach lub w obudowach o odpowiednim stopniu ochrony.

Zastosowanie

Łącznik pokrętny SP22-SAAA-11 znajduje zastosowanie w układach sterowania maszyn, w szafach sterowniczych oraz na pulpitach operatorskich. Trzy położenia i blokada kluczem sprawiają, że doskonale nadaje się do aplikacji wymagających wyraźnego rozróżnienia stanów i zabezpieczenia przed przypadkową zmianą.

• Sterowanie pracą maszyn – wybór trybów pracy (np. ręczny/automatyczny/wyłączony).
• Impulsowe załączanie styczników, przekaźników lub wejść PLC w układach automatyki.
• Sygnalizacja stanów awaryjnych – przełączanie obwodów alarmowych z blokadą kluczem.
• Automatyka budynkowa – sterowanie oświetleniem, roletami lub bramami w pomieszczeniach wymagających ograniczonego dostępu.

Wskazówki Montażowe

Montaż i podłączenie łącznika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Urządzenie montuje się w otworze o średnicy 22,3 mm w pulpicie lub obudowie. Dokręć nakrętkę mocującą zgodnie z momentem podanym w dokumentacji producenta. Przekrój przewodów dobierz do prądu obciążenia (max 2,5 A). Po montażu sprawdź poprawność działania wszystkich styków przed włączeniem napięcia.

FAQ

• Jaki jest maksymalny prąd załączania? Łącznik przeznaczony jest do przełączania prądów o natężeniu do 2,5 A (wartość znamionowa).
• Jakie styki ma ten model? Wyposażony jest w jeden styk zwierny (1ZW) i jeden styk rozwierny (1ROZ).
• Czy posiada podświetlenie? Produkt nie jest wyposażony w podświetlenie – jest to łącznik bez elementów świetlnych.
