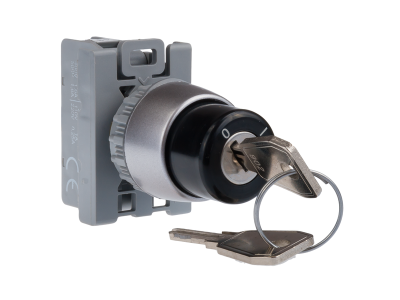

Łącznik pokrętny 2-położeniowy pierścień niklowany styki 1NO+ 1NC z kluczem | SP22-SAA-11\. Spamel

Opis i Kluczowe Cechy

Łącznik pokrętny 2‑położeniowy SP22-SAA-11 – element sterowniczy z blokadą kluczową i niklowanym pierścieniem. Wyposażony w zestaw styków 1NO+1NC umożliwia dwustanowe sterowanie obwodami pomocniczymi. Otwór montażowy 22,3 mm oraz budowa członowa ułatwiają integrację z pulpitami i szafami sterowniczymi. Produkt przeznaczony do zastosowań przemysłowych i automatyki.

• Styki 1NO+1NC (jeden zwierny + jeden rozwierny): umożliwiają zarówno załączanie, jak i wyłączanie obwodów sterowniczych, a także realizację funkcji sygnalizacyjnych – pełna kontrola nad stanem pracy.
• Mechanizm z blokadą kluczową: zapobiega przypadkowemu lub nieautoryzowanemu przełączeniu – zwiększa bezpieczeństwo obsługi maszyn i urządzeń.
• Niklowany pierścień mocujący: odporność na korozję i uszkodzenia mechaniczne w środowisku przemysłowym; estetyczne wykończenie podnosi walory wizualne panelu.
• Budowa członowa (modułowa): umożliwia łatwą rozbudowę funkcjonalną (np. dodanie lampek sygnalizacyjnych, dodatkowych zestyków) oraz szybką modyfikację istniejących obwodów sterowniczych.
• Otwór montażowy Ø 22,3 mm: zgodność z międzynarodowym standardem otworów w pulpitach i szafach sterowniczych; prosty montaż bez dodatkowych adapterów.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami europejskich norm bezpieczeństwa oraz standardami stosowanymi w aparaturze sterowniczej. Posiada oznaczenie CE. Szczegółowe informacje dotyczące zgodności znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Łącznik pokrętny SP22-SAA-11 sprawdza się wszędzie tam, gdzie wymagana jest niezawodna, dwustanowa kontrola obwodów z dodatkowym zabezpieczeniem przed nieuprawnioną zmianą położenia. Przeznaczony do montażu w pulpitach sterowniczych, szafach rozdzielczych oraz bezpośrednio w korpusach maszyn.

• Sterowanie załączaniem/wyłączaniem odbiorników w maszynach produkcyjnych i urządzeniach przemysłowych.
• Wysyłanie impulsów sterujących do styczników, przekaźników lub wejść PLC w systemach automatyki.
• Sygnalizacja stanów awaryjnych lub trybów pracy (w połączeniu z lampkami sygnalizacyjnymi serii SP22).
• Automatyka budynkowa – sterowanie bramami, żaluzjami, oświetleniem technicznym w strefach wymagających ograniczonego dostępu.

Wskazówki Montażowe

Montaż i podłączenie łącznika może być wykonywane wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Urządzenie montuje się w wyciętym otworze o średnicy 22,3 mm (zgodnym z normą) w płycie panelu lub szafy. Moment dokręcania pierścienia oraz podłączeń przewodów – zgodnie z dokumentacją producenta. Przekrój żył kablowych należy dobrać do spodziewanego prądu obciążenia oraz wymogów instalacji.

FAQ

• Czy łącznik jest podświetlany? Produkt nie posiada elementów podświetlających – jest to łącznik pokrętny bez lampki. Opcjonalnie można go łączyć z lampkami sygnalizacyjnymi serii SP22 w systemie modułowym.
• Jaki stopień ochrony zapewnia ten model? W danych producenta nie podano konkretnej wartości IP. Aparatura montowana w panelach sterowniczych standardowo uzyskuje ochronę IP20 od strony płyty czołowej; dla wyższych wymagań należy zastosować uszczelki lub odpowiednią obudowę.
• Czy mogę użyć tego łącznika jako wyłącznika bezpieczeństwa? Nie – jest to łącznik pokrętny przeznaczony do obwodów sterowniczych (sygnałowych), a nie jako urządzenie rozłączające w obwodach głównych. Do funkcji wyłącznika bezpieczeństwa należy stosować dedykowane wyłączniki awaryjne zgodne z normami.
