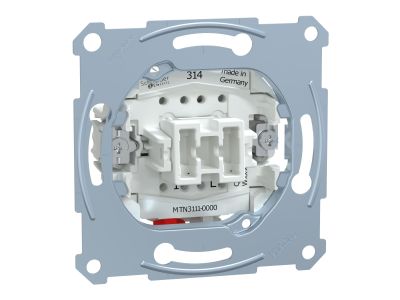

Łącznik pojedynczy 10A 250V IP20, Merten | MTN3111-0000 Schneider Electric

Opis i Kluczowe Cechy

Łącznik pojedynczy Merten MTN3111-0000 to przełącznik dwustabilny przeznaczony do zmiany stanu obwodu elektrycznego. Dzięki prądowi znamionowemu 10 A i napięciu 250 V AC zapewnia niezawodne załączanie odbiorników o standardowym obciążeniu. Stopień ochrony IP20 gwarantuje bezpieczną pracę wewnątrz rozdzielnic i puszek instalacyjnych. Urządzenie działa na zasadzie mechanizmu sprężynowego – po przełączeniu pozostaje w wybranej pozycji, co pozwala na trwałe załączanie lub wyłączanie obwodu.

• Prąd znamionowy 10 A: Umożliwia bezpieczne sterowanie obwodami oświetleniowymi i innymi odbiornikami o umiarkowanym poborze mocy bez ryzyka przegrzania styków.
• Napięcie znamionowe 250 V AC: Dostosowany do typowych instalacji jednofazowych w budynkach mieszkalnych i komercyjnych.
• Stopień ochrony IP20: Chroni przed dostępem do części czynnych i przed ciałami stałymi o średnicy powyżej 12 mm, zapewniając bezpieczeństwo podczas montażu w suchych pomieszczeniach.
• Działanie przełącznika dwustabilnego: Po ręcznym przełączeniu styki pozostają w zadanej pozycji – nie wymagają ciągłego przytrzymywania, idealne do stałego załączania oświetlenia.
• Kompaktowa konstrukcja: Łatwy montaż na szynie TH35 (DIN) w rozdzielnicach modułowych (szerokość modułu – patrz karta katalogowa producenta).

Zgodność z Normami

Producent Merten deklaruje zgodność łącznika MTN3111-0000 z obowiązującymi europejskimi normami bezpieczeństwa oraz wymaganiami dyrektyw UE. Urządzenie posiada oznakowanie CE. W przypadku braku szczegółowych numerów norm w dostarczonej dokumentacji produkt został zaprojektowany i wyprodukowany zgodnie z ogólnie przyjętymi standardami branży elektrotechnicznej (seria IEC/EN 60669 dla łączników instalacyjnych).

Zastosowanie

Łącznik pojedynczy Merten MTN3111-0000 znajduje zastosowanie wszędzie tam, gdzie wymagane jest ręczne sterowanie obwodem elektrycznym – zarówno w instalacjach nowych, jak i modernizowanych.

• Sterowanie oświetleniem: Załączanie i wyłączanie lamp sufitowych, kinkietów lub opraw w pomieszczeniach mieszkalnych, biurowych i użyteczności publicznej.
• Załączanie odbiorników: Podłączanie urządzeń o niewielkim poborze prądu, takich jak wentylatory, pompy cyrkulacyjne czy gniazda sterowane.
• Automatyka budynkowa: Praca jako element sterujący w prostych układach schodowych lub krzyżowych (przy odpowiednim połączeniu z łącznikami schodowymi).
• Zasilanie obwodów pomocniczych: Odcinanie zasilania części instalacji podczas prac serwisowych – przydatne jako lokalny wyłącznik bezpieczeństwa.

Wskazówki Montażowe

Montaż łącznika musi być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami do prądu znamionowego 10 A. Moment dokręcania śrub zacisków – stosuj się do danych podanych w dokumentacji technicznej producenta. Po montażu sprawdź poprawność połączeń i działanie przełącznika.

FAQ

• Czy łącznik MTN3111-0000 posiada podświetlenie? Producent nie podaje informacji o wyposażeniu w diodę LED lub neonówkę. Jest to standardowy przełącznik mechaniczny bez podświetlenia – należy stosować go w miejscach, gdzie nie wymagana jest sygnalizacja stanu.
• Jaki jest stopień ochrony łącznika? Deklarowany stopień ochrony to IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12 mm (np. palce). Nie jest odporny na wilgoć – przeznaczony do montażu w suchych pomieszczeniach wewnątrz rozdzielnicy.
• Czy łącznik działa jak przycisk (chwilowy) czy jak przełącznik dwustabilny? Jest to łącznik pojedynczy o działaniu dwustabilnym – po ręcznym ustawieniu dźwigni styki pozostają w danej pozycji (brak sprężyny powrotnej). Idealny do stałego załączania/wyłączania obwodu, np. oświetlenia.
