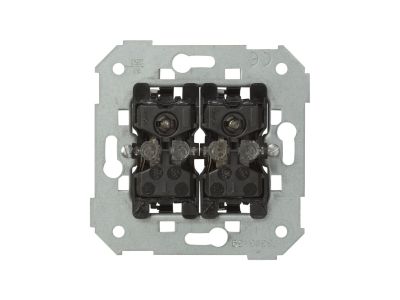

Łącznik podwójny schodowy, świecznikowy z podśw. (mechanizm) 10AX, szybkozłącza 75394-39 Simon 82 | 75394-39 Kontakt Simon

Alternatywny kod produktu: W7-5394-39xxx-xxxx

Opis i Kluczowe Cechy

Łącznik podwójny schodowy (świecznikowy) z podświetleniem, oznaczony symbolem 75394-39, to element osprzętu elektroinstalacyjnego renomowanego producenta Simon z serii 82. Zaprojektowany do wygodnego sterowania obwodami oświetleniowymi z dwóch lub więcej punktów. Wyposażony w szybkozłącza ułatwiające montaż oraz podświetlenie ułatwiające lokalizację w ciemności. Prąd znamionowy 10 AX zapewnia bezproblemową współpracę z nowoczesnymi źródłami światła LED.

• 10 AX: Gwarantuje bezpieczne łączenie obciążeń żarowych, halogenowych oraz LED – bez ryzyka przekroczenia dopuszczalnej temperatury styków.
• Podświetlenie: Dioda ułatwia lokalizację łącznika w całkowitej ciemności, zwiększając komfort użytkowania.
• Szybkozłącza (zatrzaskowe): Umożliwiają szybkie i pewne podłączenie przewodów bez użycia narzędzi, skracając czas instalacji.
• Podwójna funkcja schodowa (świecznik): Umożliwia włączanie i wyłączanie jednego obwodu oświetleniowego z dwóch lub więcej punktów – idealne rozwiązanie dla klatek schodowych i długich korytarzy.
• Unikalny design oraz możliwość łączenia ramek Original i Select: Charakterystyczna podstawa nadaje instalacji ekskluzywny wygląd, a możliwość mieszania linii ramek (metal, naturalne drewno) pozwala na indywidualną aranżację wnętrza.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich i posiada certyfikat CE. Przeznaczony do montażu w instalacjach wykonanych zgodnie z normą PN-IEC 60364 (ochrona przeciwporażeniowa).

Zastosowanie

Łącznik podwójny schodowy z podświetleniem sprawdza się wszędzie tam, gdzie potrzebna jest wygoda sterowania oświetleniem z wielu lokalizacji.

• Sterowanie oświetleniem na klatkach schodowych – włączanie i wyłączanie światła zarówno z dołu, jak i z góry schodów.
• Sterowanie oświetleniem w długich korytarzach i holach – oszczędność czasu i energii poprzez możliwość wyłączenia światła z dowolnego końca.
• Sterowanie oświetleniem w dużych pomieszczeniach (hale, magazyny) – wygoda zmiany stanu oświetlenia z kilku wejść.
• Jako element systemów automatyki budynkowej – w połączeniu z przekaźnikami lub sterownikami PLC może być stosowany do zaawansowanych scenariuszy oświetleniowych.

Wskazówki Montażowe

Montaż i demontaż łącznika mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV), po całkowitym odłączeniu napięcia zasilającego obwód. Urządzenie przeznaczone jest do montażu w standardowej puszce instalacyjnej podtynkowej. Podłączenia przewodów dokonuje się za pomocą szybkozłączy – należy upewnić się, że przewody są prawidłowo odizolowane i dobrze osadzone. Przekroje przewodów dobrać zgodnie z obciążeniem i obowiązującymi normami. Po zakończeniu montażu sprawdzić poprawność działania łącznika.

FAQ

• Czy łącznik ma podświetlenie LED? Tak, łącznik wyposażony jest w podświetlenie (najczęściej neonowe lub LED) które ułatwia lokalizację w ciemności. Dokładny typ podświetlenia jest zgodny z danymi producenta – działa po wyłączeniu obwodu.
• Jaki jest stopień ochrony tego łącznika? Produkt przeznaczony jest do montażu wewnątrz pomieszczeń. Typowy stopień ochrony dla tego typu osprzętu to IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12 mm – brak ochrony przed wilgocią.
• Czy ten łącznik nadaje się do sterowania światłem z trzech lub więcej miejsc? Tak, podwójny łącznik schodowy (świecznikowy) pozwala na sterowanie jednym obwodem oświetleniowym z dowolnej liczby punktów – wystarczy dołożyć dodatkowe łączniki schodowe lub krzyżowe, zgodnie ze schematem instalacji.
