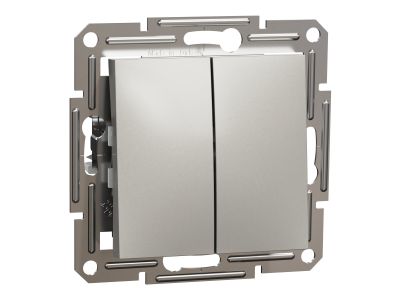

Łącznik podwójny schod. bez ramki, brąz | EPH0600169 Schneider Electric

Opis i Kluczowe Cechy

Łącznik podwójny schodowy bez ramki w kolorze brązowym, oznaczony symbolem EPH0600169, należy do serii Asfora marki Schneider Electric. Przeznaczony jest do pracy w obwodach o prądzie znamionowym do 10 AX, co zapewnia bezpieczne sterowanie oświetleniem oraz innymi odbiornikami w standardowych instalacjach domowych i biurowych. Mechanizm wyposażono w długie pazury utrzymywane w pozycji pionowej za pomocą metalowych prowadnic, co ułatwia montaż oraz zwiększa stabilność w puszce instalacyjnej.

• Prąd znamionowy 10 AX: Gwarantuje pewną pracę z obciążeniami żarowymi i świetlówkowymi bez ryzyka przegrzania styków.
• Zaciski bezgwintowe: Umożliwiają szybkie i pewne podłączenie przewodów bez użycia narzędzi, skracając czas instalacji.
• Metalowa ramka montażowa z nacięciami: Ułatwia precyzyjne pozycjonowanie mechanizmu w puszce, a galwanizowana powłoka chroni przed korozją.
• Podwójny łącznik schodowy: Pozwala na niezależne sterowanie dwoma obwodami z dwóch miejsc każdy, co zwiększa elastyczność aranżacji oświetlenia.
• Czytelny schemat i oznaczone zaciski: Przyspieszają identyfikację połączeń i minimalizują ryzyko błędu podczas montażu.

Zgodność z Normami

Produkt jest zgodny z wymaganiami dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zaprojektowany i wyprodukowany zgodnie z uznanymi standardami branżowymi dla łączników instalacyjnych, co potwierdza jego bezpieczeństwo i niezawodność w użytkowaniu.

Zastosowanie

Łącznik podwójny schodowy znajduje szerokie zastosowanie w instalacjach elektrycznych budynków mieszkalnych, biurowych i użyteczności publicznej. Dzięki podwójnej funkcji schodowej sprawdza się wszędzie tam, gdzie potrzebna jest wygoda i oszczędność miejsca w puszce montażowej.

• Sterowanie oświetleniem w korytarzach, klatkach schodowych i długich pomieszczeniach z dwóch niezależnych punktów dla każdego obwodu.
• Załączanie wentylatorów, rolet lub innych urządzeń elektrycznych o obciążeniu do 10 AX w systemach automatyki domowej.
• Zastosowanie w ramkach wielokrotnych – umożliwia tworzenie spójnych estetycznie układów łączników i gniazd w jednej ramce.
• Rozbudowa istniejących instalacji bez konieczności wymiany całego osprzętu – dzięki kompatybilności z serią Asfora.

Wskazówki Montażowe

Montaż i serwis łącznika mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Mechanizm przeznaczony jest do instalacji w puszce instalacyjnej z zastosowaniem standardowych ramek serii Asfora. Podłączaj przewody zgodnie z czytelnym schematem na obudowie, używając odpowiedniego przekroju przewodów dostosowanego do prądu 10 AX. Zaciski bezgwintowe dociskaj ręcznie do oporu – nie używaj nadmiernej siły. Po zamontowaniu sprawdź poprawność działania wszystkich obwodów.

FAQ

• Czy łącznik posiada podświetlenie lub diodę LED? Produkt nie jest wyposażony w wbudowane podświetlenie. W razie potrzeby można zastosować zewnętrzny wskaźnik lub wybrać wariant z podświetleniem z tej samej serii.
• Jaki jest stopień ochrony tego łącznika? Łącznik przeznaczony jest do montażu w suchych pomieszczeniach wewnątrz puszek instalacyjnych. Zapewnia typową dla tego rodzaju osprzętu ochronę przed dotykiem (IP20) – szczegółowe dane znajdziesz w dokumentacji producenta.
• Co oznacza oznaczenie "10 AX" i jakie obciążenia mogę podłączyć? 10 AX to prąd znamionowy dla obciążeń żarowych i świetlówek (obciążenia indukcyjne i pojemnościowe). Oznacza to, że łącznik może bezpiecznie sterować np. żarówkami tradycyjnymi, halogenami czy nowoczesnymi źródłami LED z zasilaczami – zawsze sprawdź sumaryczne obciążenie wg karty katalogowej odbiornika.
