Łącznik nożny podwójny z osłoną pomarańczowy 2NC + 2NO metalowy Preventa XPE | XPER3100D Schneider Electric

Opis i Kluczowe Cechy

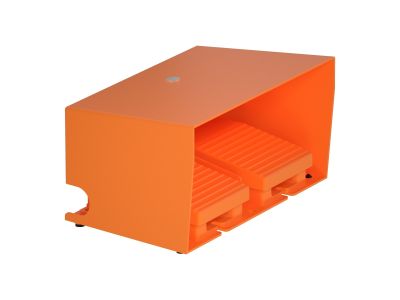

Łącznik nożny Preventa XPE XPER3100D to podwójny pedał nożny w wytrzymałej metalowej obudowie z pomarańczową osłoną ochronną. Wyposażony w konfigurację styków 2NC + 2NO, umożliwia jednoczesne sterowanie dwoma niezależnymi obwodami – idealne rozwiązanie do zastosowań przemysłowych wymagających redundancji lub separacji sygnałów.

• Konfiguracja styków 2NC + 2NO: Zapewnia elastyczność w budowie układów bezpieczeństwa (styki NC dla pętli bezpieczeństwa) oraz jednoczesne sterowanie sygnałami i załączaniem odbiorników – bez konieczności stosowania dodatkowych przekaźników.
• Metalowa obudowa: Gwarantuje wysoką odporność mechaniczną na uszkodzenia, uderzenia i obciążenia w trudnych warunkach przemysłowych, wydłużając żywotność łącznika.
• Pomarańczowa osłona ochronna: Zwiększa widoczność i bezpieczeństwo – wyraźnie oznacza strefę aktywacji, minimalizując ryzyko przypadkowego naciśnięcia.
• Podwójny pedał (dwa łączniki w jednej obudowie): Umożliwia realizację dwóch funkcji (np. start/stop, ruch w dwóch kierunkach) z jednego stanowiska, oszczędzając miejsce i upraszczając okablowanie.
• Uniwersalne zaciski przyłączeniowe: Ułatwiają szybki montaż przewodów o odpowiednim przekroju, zgodny z zasadami bezpieczeństwa elektrycznego.

Zgodność z Normami

Producent nie podaje konkretnych numerów norm dla tego modelu. Łącznik nożny Preventa XPE został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i higieny pracy, posiada oznaczenie CE. Do montażu i eksploatacji należy stosować wytyczne ogólne dla urządzeń sterowniczych w instalacjach przemysłowych (zgodność z dyrektywą LVD i EMV).

Zastosowanie

Łącznik nożny XPER3100D sprawdza się wszędzie tam, gdzie operator potrzebuje rąk wolnych do manipulacji materiałem, a precyzyjne sterowanie nożne zwiększa komfort i bezpieczeństwo pracy.

• Sterowanie suwnicami, wciągnikami i taśmociągami – realizacja załączania biegu roboczego/jałowego za pomocą dwóch pedałów.
• Obsługa pras, wykrojników i zgrzewarek – bezpieczne uruchamianie cyklu (styk NO) przy jednoczesnym monitorowaniu pętli bezpieczeństwa (styk NC).
• Impulsowanie przekaźników, styczników lub wejść PLC – generowanie sygnałów w trakcie pracy maszyny bez konieczności sięgania ręką do panelu.
• Sygnalizacja i potwierdzanie w liniach produkcyjnych – dwa pedały umożliwiają np. "potwierdzenie braku awarii" (NC) i "akceptacja elementu" (NO).

Wskazówki Montażowe

Montaż i podłączenie łącznika nożnego może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz zasilanie w całym obwodzie. Łącznik montowany jest na podłożu (podłodze) za pomocą otworów w metalowej podstawie – użyj śrub o odpowiedniej wytrzymałości. Dobierz przekrój przewodów do prądu obciążenia (sprawdź maksymalne parametry w karcie katalogowej producenta). Zaciski dokręcaj momentem zgodnym z dokumentacją techniczną (brak danych w źródle – zalecamy użycie momentomierza fabrycznego producenta). Pamiętaj o właściwej izolacji połączeń i zabezpieczeniu przed wilgocią w strefie podłogi.

FAQ

• Czy łącznik nożny jest podświetlany/podświetlany LED? W dostępnych danych parametrowych nie podano informacji o podświetleniu. Model XPER3100D jest wersją podstawową – dla funkcji sygnalizacji wzrokowej należy zastosować dodatkowe lampki w obwodzie.
• Jaki jest stopień ochrony (IP) tego łącznika? Producent nie podaje konkretnego stopnia IP w nazwie produktu. Metalowa obudowa i osłona pomarańczowa sugerują odporność na czynniki mechaniczne, ale nie określają odporności na wilgoć i pył. Przed instalacją w środowisku mokrym lub zapylonym sprawdź szczegółowe dane w karcie katalogowej Preventa XPE.
• Czy styki 2NC+2NO działają w trybie chwilowym (impulsowym) czy z zatrzaskiem? Łącznik nożny z definicji jest urządzeniem sterującym o działaniu powrotnym (chwilowym) – po zwolnieniu pedału styki wracają do stanu spoczynkowego. Powyższa konfiguracja 2NC + 2NO dotyczy stanu spoczynkowego (pedał nie jest naciśnięty).
