Łącznik nożny Harmony XPE pojedynczy z osłoną żółty 2 NC+NO plastikowy | XPEY711 Schneider Electric

Opis i Kluczowe Cechy

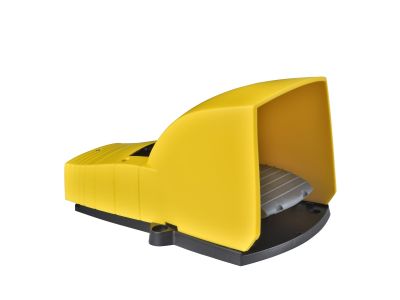

Łącznik nożny Harmony XPE XPEY711 firmy Schneider Electric to pojedynczy łącznik nożny w żółtej obudowie plastikowej, wyposażony w zestyków 2NC+NO (jeden normalnie zamknięty i jeden normalnie otwarty). Osłona chroni przed przypadkowym uruchomieniem, a wyrazisty kolor zwiększa widoczność w środowisku przemysłowym. Przeznaczony do pracy w systemach sterowania maszynowego.

• Konfiguracja zestyków 2NC+NO: Umożliwia realizację funkcji bezpieczeństwa (obwód NC) oraz załączania (obwód NO) w jednym urządzeniu, redukując potrzebę stosowania dodatkowych elementów.
• Obudowa plastikowa: Lekka i odporna na korozję, zapewnia trwałość w typowych warunkach przemysłowych.
• Kolor żółty: Zwiększa widoczność łącznika, ułatwiając lokalizację i zmniejszając ryzyko błędnej obsługi.
• Osłona pedału: Zabezpiecza przed niezamierzonym naciśnięciem, podnosząc bezpieczeństwo pracy operatora.
• Pojedynczy łącznik nożny: Kompaktowa konstrukcja ułatwia montaż i obsługę w ograniczonych przestrzeniach.

Zgodność z Normami

Łącznik nożny XPEY711 jest zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności. Dla szczegółowych informacji o konkretnych normach zaleca się zapoznanie z dokumentacją techniczną producenta.

Zastosowanie

Łącznik nożny Harmony XPE znajduje szerokie zastosowanie w przemyśle i automatyce, zwłaszcza tam, gdzie operator potrzebuje zwolnić ręce. Sprawdza się w następujących scenariuszach:

• Sterowanie pracą maszyn (start/stop) w obrabiarkach, prasach, liniach montażowych.
• Wysyłanie impulsów sterujących do styczników, przekaźników lub sterowników PLC w celu załączania/wyłączania odbiorników.
• Element układów bezpieczeństwa – zestyk NC może być wykorzystany w pętli bezpieczeństwa do monitorowania gotowości operatora.
• Sygnalizacja i sterowanie w systemach automatyki budynkowej (np. otwieranie bram, podnoszenie rolet).

Wskazówki Montażowe

Montaż łącznika nożnego XPEY711 powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP, zgodnie z obowiązującymi przepisami. Urządzenie przeznaczone jest do montażu na podłożu (np. podłodze). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Podłącz przewody zgodnie ze schematem podanym w dokumentacji producenta, zwracając uwagę na odpowiedni przekrój przewodów dostosowany do obciążenia. Moment dokręcania zacisków należy stosować zgodnie z instrukcją producenta, aby uniknąć uszkodzeń.

FAQ

• Czy łącznik nożny XPEY711 ma podświetlenie LED? Nie, w standardowym modelu XPEY711 nie przewidziano podświetlenia. W razie potrzeby oświetlenia operatora należy zastosować dodatkowe źródło światła.
• Jaki stopień ochrony IP posiada ten łącznik? Producent nie podaje stopnia IP w dostępnych danych – prosimy o kontakt lub sprawdzenie pełnej karty katalogowej XPEY711.
• Jaka jest funkcja zestyków NC i NO w tym łączniku? Styk normalnie zamknięty (NC) przewodzi prąd w stanie spoczynku – po naciśnięciu pedału obwód zostaje przerwany. Styk normalnie otwarty (NO) zwiera się po naciśnięciu, wysyłając sygnał załączający. Dwa zestyków pozwalają na realizację zarówno funkcji bezpieczeństwa (pętla NC), jak i sterowania (impuls NO).
