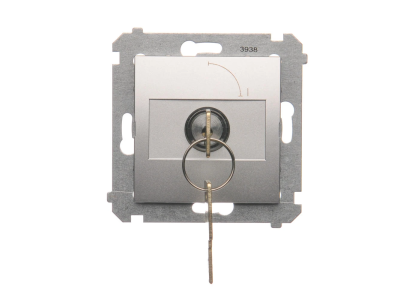

Łącznik na kluczyk jednobiegunowy (moduł) 2 pozycyjny „0-I” styk N/O, 5 A, 250V, srebrny mat | DW1K.01/43 Kontakt Simon

Alternatywny kod produktu: WMDL-0K01xx-043

Opis i Kluczowe Cechy

Łącznik na kluczyk jednobiegunowy DW1K.01/43 to przełącznik 2‑pozycyjny (0‑I) wyposażony w styk normalnie otwarty (N/O). Prąd znamionowy 5 A przy napięciu 250 V AC umożliwia bezpieczne sterowanie obwodami oświetleniowymi oraz podawanie sygnałów do styczników i przekaźników. Kompaktowa budowa modułowa ułatwia montaż w rozdzielnicach na szynie TH35. Srebrne matowe wykończenie nadaje estetyczny wygląd.

• Styk N/O (normalnie otwarty): Obwód jest zamknięty tylko w pozycji I – idealny do załączania odbiorników lub impulsowego sterowania urządzeniami.
• Prąd 5 A / napięcie 250 V AC: Wystarczający do bezpośredniego sterowania niewielkimi odbiornikami lub podawania sygnałów do styczników i przekaźników w instalacjach niskiego napięcia.
• Możliwość wyjęcia klucza w każdej pozycji (0 i I): Zwiększa bezpieczeństwo – klucz można wyjąć niezależnie od stanu przełącznika, uniemożliwiając przypadkowe przesterowanie bez klucza.
• Konstrukcja modułowa: Przeznaczona do montażu na szynie DIN TH35, co zapewnia szybki i pewny montaż w rozdzielnicach oraz łatwą rozbudowę instalacji.
• Wykończenie srebrne matowe: Elegancki wygląd pasujący do nowoczesnych rozdzielnic i szaf sterowniczych.

Zgodność z Normami

Produkt spełnia wymogi dyrektyw niskonapięciowych LVD i posiada oznaczenie CE. Zgodność z europejskimi standardami bezpieczeństwa – przeznaczony do stosowania w instalacjach elektrycznych niskiego napięcia.

Zastosowanie

Łącznik DW1K.01/43 sprawdza się w instalacjach wymagających bezpiecznego, kluczowanego załączania obwodów. Doskonały wszędzie tam, gdzie dostęp do sterowania musi być kontrolowany (np. serwerownie, hale produkcyjne, pomieszczenia techniczne).

• Sterowanie oświetleniem w pomieszczeniach technicznych i biurowych – bezpośrednie załączanie opraw o małej mocy.
• Podawanie sygnałów załączających do styczników, przekaźników lub wejść PLC w szafach automatyki.
• Bezpieczne odłączanie obwodów kontrolnych w układach, gdzie wymagane jest fizyczne zabezpieczenie przed nieautoryzowanym włączeniem.
• Automatyka budynkowa – sterowanie bramami, roletami, systemami wentylacji (w ramach dopuszczalnego obciążenia 5 A).

Wskazówki Montażowe

Montaż łącznika może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz zasilanie. Urządzenie montuj na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przyłączanych przewodów dobierz do prądu obciążenia (maks. zgodnie z dokumentacją producenta). Moment dokręcania zacisków stosuj według instrukcji – nie przekraczaj podanych wartości, aby nie uszkodzić styków. Po montażu sprawdź działanie przełącznika przed ponownym załączeniem napięcia.

FAQ

• Czy łącznik jest podświetlany? Nie – model DW1K.01/43 nie posiada wbudowanego podświetlenia. Sygnalizacja pozycji odbywa się poprzez wizualne oznaczenia (0/I) na obudowie.
• Jaki jest stopień ochrony? Jako aparatura modułowa montowana w rozdzielnicy, standardowo osiąga stopień ochrony IP20 od strony czołowej (typowy dla łączników instalacyjnych w suchych pomieszczeniach).
• Jakie są dostępne pozycje klucza i czy można wyjąć klucz w każdej z nich? Przełącznik ma dwie stabilne pozycje: 0 (wyłączenie) i I (załączenie). Klucz można wyjąć w obu pozycjach, co zwiększa elastyczność i bezpieczeństwo użytkowania.
