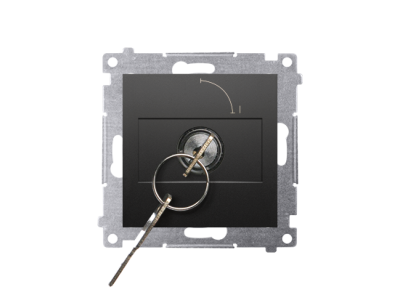

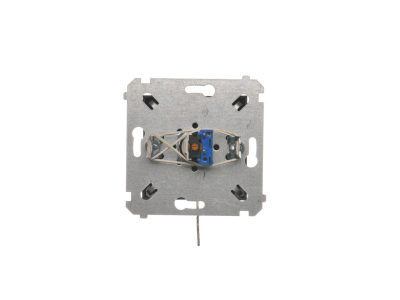

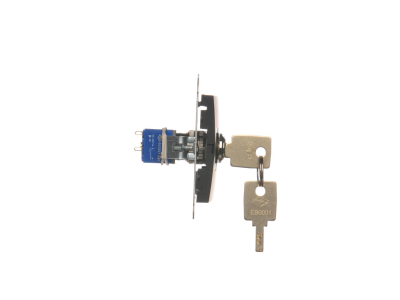

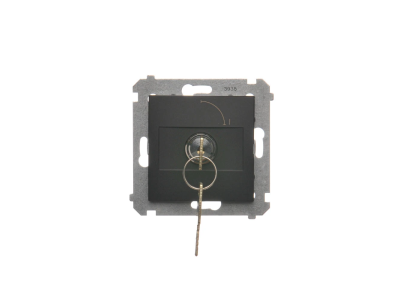

Łącznik na kluczyk jednobiegunowy (moduł) 2 pozycyjny „0-I” styk N/O 5 A, 250V, czarny mat, Simon 54 | DW1K.01/49 Kontakt Simon

Alternatywny kod produktu: WMDL-0K01xx-049

Opis i Kluczowe Cechy

Łącznik na kluczyk jednobiegunowy (moduł) 2 pozycyjny „0-I” to kluczowy element instalacji elektrycznych umożliwiający precyzyjne sterowanie obwodami jednofazowymi. Posiada jeden styk normalnie otwarty (N/O) o obciążalności 5 A przy napięciu 250 V. Wykonany w formacie modułowym, łatwo montowany w rozdzielnicach i szafach sterowniczych. Obudowa w kolorze czarnym matowym ułatwia estetyczne wkomponowanie w aparaturę modułową.

• 1 styk N/O 5 A, 250 V: Zapewnia pewne rozłączanie obwodów o niskim i średnim obciążeniu, np. oświetlenie, wentylatory czy małe silniki.
• 2 pozycje „0-I”: Jasne oznaczenie stanu pracy – „0” – wyłączone, „I” – włączone, eliminujące ryzyko pomyłki.
• Format modułowy: Kompatybilny z szynami DIN, ułatwiający montaż i wymianę w standardowych rozdzielnicach.
• Kolor czarny matowy: Neutralny design, estetyczne uzupełnienie aparatury modułowej w instalacjach domowych i przemysłowych.
• Kluczyk do blokady: Zabezpiecza przed przypadkowym załączeniem przez osoby nieuprawnione, zwiększając bezpieczeństwo instalacji.

Zgodność z Normami

Łącznik spełnia wymogi dyrektyw unijnych i posiada oznakowanie CE. Został zaprojektowany zgodnie z normami dotyczącymi aparatury modułowej do stosowania w instalacjach elektrycznych niskiego napięcia.

Zastosowanie

Łącznik na kluczyk jednobiegunowy 2 pozycje „0-I” to uniwersalne rozwiązanie do instalacji, gdzie wymagane jest bezpieczne i kontrolowane sterowanie obwodami.

• Sterowanie oświetleniem w pomieszczeniach ogólnodostępnych (klatki schodowe, garaże) – blokada kluczykiem uniemożliwia niepożądane wyłączenie.
• Zasilanie wentylatorów i małych silników w systemach wentylacyjnych.
• Ochrona obwodów przed nieuprawnionym dostępem w instalacjach przemysłowych.
• Zastosowanie w tablicach sterowniczych maszyn i urządzeń jako element blokujący.

Wskazówki Montażowe

Montaż łącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Łącznik montuje się na szynie DIN w szafie rozdzielczej. Po zamocowaniu podłączyć przewody zgodnie z oznaczeniami: L – zasilanie, 1 – wyjście obwodu. Zapewnić odpowiednią obciążalność prądową łącznika w zależności od podłączonego odbiornika. Po zakończeniu montażu sprawdzić funkcjonowanie kluczyka – w pozycji „0” obwód musi być rozłączony.

FAQ

• Czy łącznik można stosować do obwodów trójfazowych? Nie, łącznik jest przeznaczony wyłącznie do obwodów jednofazowych 230 V. Do zastosowań trójfazowych wymagane są odpowiednie łączniki wielobiegunowe.
• Jaki jest zakres temperatur pracy łącznika? Dane producenta nie zostały podane, jednak typowe zakresy dla łączników modułowych wynoszą od -25°C do +40°C. Sprawdź dokumentację techniczną produktu.
• Czy łącznik jest odporny na zwarcia? Łącznik posiada znamionową obciążalność 5 A, co oznacza, że nie jest przeznaczony do pracy w warunkach zwarciowych. Wymagane jest stosowanie odpowiednich zabezpieczeń w obwodzie.
