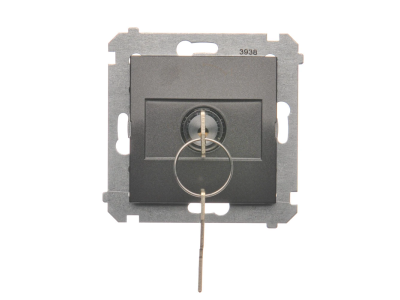

Łącznik na kluczyk chwilowy – przycisk (moduł) 2 pozycyjny „0-I” styk N/O, 5 A, 250V, antracyt | DP1K.01/48 Kontakt Simon

Alternatywny kod produktu: WMDL-0K01Px-048

Opis i Kluczowe Cechy

Łącznik na kluczyk chwilowy o symbolu DP1K.01/48 to modułowy przycisk 2-pozycyjny (0-I) z jednym stykiem normalnie otwartym (N/O). Zaprojektowany do pracy w obwodach sterowniczych 5A/250V, oferuje bezpieczne i jednoznaczne przełączanie impulsowe. Możliwość wyjęcia klucza w każdej pozycji zwiększa bezpieczeństwo i kontrolę dostępu. Wykonanie w kolorze antracyt pasuje do nowoczesnych rozdzielnic.

• Styk N/O (normalnie otwarty) – chwilowy: Zapewnia bezpieczne sterowanie impulsowe – styk zwierany jest tylko podczas trzymania klucza w pozycji I, co minimalizuje ryzyko przypadkowego załączenia.
• 2 pozycje 0-I z wyjmowalnym kluczem: Wyraźne rozróżnienie stanu wyłączenia (0) i włączenia (I); klucz można wyjąć w obu położeniach, uniemożliwiając nieautoryzowaną zmianę stanu.
• Parametry znamionowe 5 A / 250 V AC: Odpowiedni do obwodów sterowniczych, sygnalizacyjnych i pomocniczych o umiarkowanym obciążeniu, bez ryzyka przegrzania styków.
• Konstrukcja modułowa: Umożliwia łatwy montaż na szynie DIN TH35 w rozdzielnicy, oszczędzając miejsce i ułatwiając instalację.
• Kolor antracyt (RAL 7016): Estetyczne wykończenie dopasowane do nowoczesnych rozdzielnic i paneli sterowniczych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących aparatury rozdzielczej i sterowniczej oraz posiada certyfikat CE. Montaż zgodny z przepisami i normami instalacyjnymi.

Zastosowanie

Łącznik na kluczyk chwilowy DP1K.01/48 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne, impulsowe sterowanie z możliwością blokady kluczykiem.

• Sterowanie obwodami zasilania maszyn i urządzeń z wymogiem autoryzacji dostępu.
• Wysyłanie impulsów do styczników, przekaźników lub sterowników PLC w szafach sterowniczych.
• Sygnalizacja stanów awaryjnych i rozruchowych w instalacjach przemysłowych i budynkowych.
• Zastosowania w automatyce budynkowej – sterowanie oświetleniem, bramami, napędami z możliwością wyłączenia serwisowego.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Łącznik mocuje się na szynie DIN TH35 w rozdzielnicy modułowej. Przekrój przewodów należy dobrać do prądu obciążenia (maks. 5 A). Moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Nie przekraczać podanych wartości granicznych.

FAQ

• Czy kluczyk można wyjąć w dowolnej pozycji przełącznika? Tak, w modelu DP1K.01/48 klucz można wyjąć zarówno w pozycji 0, jak i I – co zapewnia możliwość zabezpieczenia przed nieautoryzowanym użyciem.
• Czy łącznik ma podświetlenie LED? Nie. Produkt nie posiada wbudowanego podświetlenia. Do sygnalizacji stanu należy stosować zewnętrzne wskaźniki lub lampki sygnalizacyjne.
• Jaki stopień ochrony ma ten łącznik? Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się stopień ochrony IP20 (ochrona przed dotykiem palcami i ciałami stałymi >12 mm). Dokładne dane IP należy sprawdzić w dokumentacji technicznej producenta.
• Czy styk działa impulsowo (chwilowo) czy bistabilnie? Styk jest normalnie otwarty i działa w trybie chwilowym – po obróceniu klucza do pozycji I styk zwierany jest tylko podczas przytrzymania, a po zwolnieniu powraca do pozycji 0.
