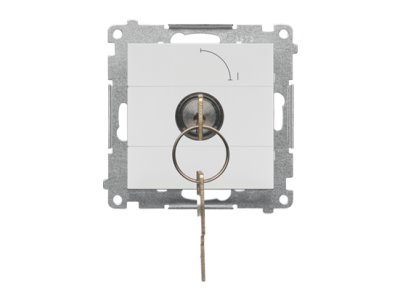

Łącznik na klucz chwilowy, przycisk (moduł) 2 pozycyjny 0-I styk N/O 5A 250V Jasnoszary mat Simon 55 | TP1K.01/114 Kontakt Simon

Alternatywny kod produktu: WMDL-0K014x-114

Opis i Kluczowe Cechy

Łącznik na klucz chwilowy w wersji 2 pozycyjnej 0-I z jednym stykiem normalnie otwartym (N/O) to modułowy element sterujący przeznaczony do instalacji w szafach sterowniczych i rozdzielnicach. Wyposażony w klucz chwilowy z blokadą mechaniczną, zapewniający precyzyjne i bezpieczne załączanie obwodu. Obudowa w kolorze jasnoszarym mat pasuje do standardowych obudów modułowych serii Simon 55.

• 2 pozycje (0-I): Jasne określenie stanu pracy – pozycja 0 (wyłączony) i I (załączony), eliminujące ryzyko błędnej interpretacji stanu.
• Styk N/O 5A 250V: Pewne załączanie obwodów o maksymalnym prądzie 5A przy napięciu 250V, odpowiedni do sterowania światłem, sygnałami lub małymi odbiornikami.
• Klucz chwilowy z blokadą mechaniczną: Zapewnia natychmiastowe załączanie i utrzymanie stanu tylko podczas aktywacji klucza – nie wymaga dodatkowego zasilania sterowania.
• Modułowa budowa (Simon 55): Współpracuje z standardowymi szynami DIN, ułatwiając montaż w istniejących instalacjach.
• Kolor jasnoszary mat: Estetyczne i jednolite wykończenie pasujące do większości aparatury modułowej.

Zgodność z Normami

Łącznik spełnia wymagania norm europejskich dla aparatury modułowej, w tym normy dotyczące bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Łącznik na klucz chwilowy znajduje zastosowanie w instalacjach wymagających sterowania kluczem z możliwością blokady mechanicznej, gdzie konieczne jest fizyczne zabezpieczenie przed przypadkowym załączeniem obwodu.

• Sterowanie oświetleniem w pomieszczeniach serwerowni, magazynach lub pomieszczeniach technicznych – klucz zapobiega nieautoryzowanemu dostępowi.
• Załączanie obwodów sygnalizacji (np. alarmów, ostrzeżeń) w systemach bezpieczeństwa.
• Pulpity sterownicze w maszynach przemysłowych – kluczowy dostęp wymagany do uruchomienia urządzenia.
• Instalacje, gdzie konieczne jest ograniczenie dostępu do sterowania (np. w laboratoriach, centrach kontroli).

Wskazówki Montażowe

Montaż łącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP na szynie DIN w rozdzielnicy. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Łącznik montować zgodnie z kierunkiem obwodu – pozycja 0 (wyłączony) powinna być skierowana w dół lub zgodnie z oznaczeniem na obudowie. Po montażu sprawdzić poprawność działania klucza poprzez kilkukrotne załączanie i wyłączanie. Nie przekraczać maksymalnego obciążenia styku (5A/250V).

FAQ

• Czy łącznik wymaga zasilania sterowania? Nie – klucz chwilowy z blokadą mechaniczną działa bez konieczności dodatkowego zasilania, działając na zasadzie mechanicznego załączania styku.
• Jaki jest maksymalny prąd i napięcie pracy? Łącznik obsługuje maksymalny prąd 5A przy napięciu 250V – nie należy przekraczać tych wartości.
• Czy łącznik można stosować w instalacjach 24V DC? Tak – styki 5A 250V są kompatybilne z napięciami stałymi do 24V, jednak maksymalny prąd zależy od warunków pracy (sprawdź dokumentację techniczną).
