Łącznik na klucz, 2 pozycje cz, Valena Allure | 755235 Legrand

Opis i Kluczowe Cechy

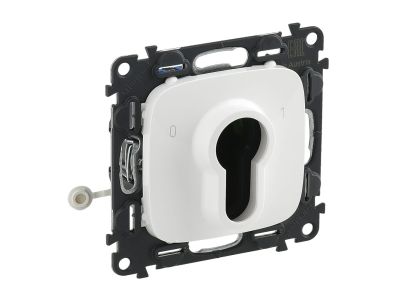

Łącznik na klucz Legrand Valena Allure (symbol 755235) to dwupozycyjny przełącznik z dwoma stykami normalnie otwartymi (NO), przystosowany do sterowania obwodami oświetleniowymi o prądzie 10 A i napięciu 230 V~. Dzięki współpracy z europejską wkładką zamka (nr ref. 069795, zamawiana osobno) umożliwia blokowanie w wybranej pozycji, co zwiększa bezpieczeństwo i zapobiega przypadkowej zmianie stanu. Produkt należy do serii Valena In'Matic i współpracuje z ramkami oraz plakietkami Valena Allure.

• 2 styki NO (normalnie otwarte): Pozwalają na niezależne sterowanie dwoma obwodami lub podwójne załączanie pojedynczego odbiornika – elastyczność w projektowaniu instalacji.
• Prąd znamionowy 10 A, napięcie 230 V~: Umożliwia bezpieczną pracę ze standardowymi obwodami oświetleniowymi bez ryzyka przeciążenia styków.
• Współpraca z wkładką zamka (nr ref. 069795): Umożliwia mechaniczną blokadę w pozycji załączonej lub wyłączonej – ochrona przed nieupoważnionym użyciem w obiektach użyteczności publicznej.
• Montaż w puszce o głębokości min. 50 mm: Kompatybilność z typowymi puszkami instalacyjnymi, ułatwia zabudowę w istniejących instalacjach.
• Metalowy uchwyt montażowy z mocowaniem pazurkowym/wkrętowym: Zapewnia stabilne osadzenie mechanizmu w puszce, a transparentna osłona przeciwpyłowa chroni przed zabrudzeniem podczas prac montażowych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących łączników instalacyjnych i jest oznaczony znakiem CE. Przeznaczony do montażu w suchych pomieszczeniach zgodnie z obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Łącznik na klucz Valena Allure znajduje zastosowanie wszędzie tam, gdzie wymagane jest sterowanie oświetleniem z możliwością blokady dostępu. Idealnie sprawdza się w obiektach użyteczności publicznej, biurach, hotelach, pomieszczeniach technicznych oraz w strefach o podwyższonych wymogach bezpieczeństwa.

• Sterowanie oświetleniem i innymi odbiornikami 230 V w obwodach wymagających autoryzacji – blokada w pozycji wyłączonej zapobiega przypadkowemu załączeniu przez osoby postronne.
• Impulsowe sterowanie stycznikami, przekaźnikami lub wejściami PLC – dwa niezależne styki NO umożliwiają realizację układów zatrzaskowych lub dwukanałowych.
• Zastosowanie w systemach BMS i automatyce budynkowej jako element interfejsu użytkownika z blokadą kluczykową.
• Sygnalizacja dwustanowa – jeden styk może sterować sygnalizatorem, a drugi odbiornikiem głównym.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Łącznik należy instalować w puszce o głębokości minimum 50 mm na szynie TH35 (jeśli stosowana jest puszka z szyną) lub bezpośrednio na uchwycie pazurkowym/wkrętowym. Moment dokręcania śrub zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta i obowiązującymi normami (zalecany przekrój 1–2,5 mm²). Wkładkę zamka (nr ref. 069795) montuje się w odpowiednim gnieździe – dostępna jest oddzielnie.

FAQ

• Czy łącznik posiada podświetlenie? Nie, łącznik na klucz Valena Allure 755235 nie jest wyposażony w podświetlenie LED. Ewentualną sygnalizację stanu można zrealizować za pomocą dodatkowego obwodu zewnętrznego.
• Jaki stopień ochrony ma to urządzenie? Produkt przeznaczony jest do montażu w suchych pomieszczeniach wewnątrz rozdzielnic lub puszek – standardowo zapewnia ochronę IP20 (brak pyłoszczelności i wodoodporności).
• Czy styki są normalnie otwarte (NO) czy normalnie zamknięte (NC)? Łącznik wyposażony jest w dwa styki normalnie otwarte (NO). W pozycji spoczynkowej (klucz wyciągnięty) styki są rozwarte, a po przekręceniu klucza w pozycję załączoną następuje ich zwieranie.
