Łącznik miniaturowy dźwignia z rolką długa | MS\1703 Spamel

Opis i Kluczowe Cechy

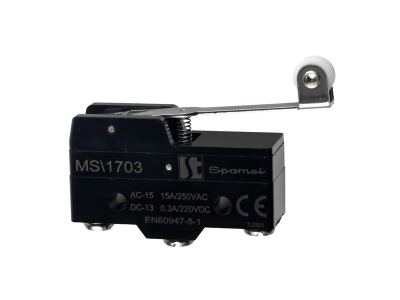

Łącznik miniaturowy z dźwignią rolkową MS\1703 to kompaktowy element sterująco‑sygnalizacyjny przeznaczony do wykrywania położenia mechanicznego w układach automatyki. Jego długa dźwignia z rolką umożliwia niezawodne przełączanie styków przy współpracy z krzywkami, prowadnicami lub innymi elementami ruchomymi. Miniaturowa obudowa oszczędza miejsce w szafach sterowniczych i rozdzielnicach.

• Dźwignia z rolką: płynne i ciche przełączanie styków bez nadmiernego zużycia mechanicznego, co zwiększa trwałość urządzenia.
• Wydłużona konstrukcja dźwigni: ułatwia detekcję położenia w miejscach trudno dostępnych lub wymagających większego wysięgu.
• Miniaturowa obudowa: pozwala na instalację w ograniczonej przestrzeni, np. w rozdzielnicach modułowych lub na szynie TH35.
• Łatwość montażu: standardowe mocowanie za pomocą wkrętów lub zatrzasku (w zależności od wersji) – prosty i szybki montaż bez specjalistycznych narzędzi.
• Bezobsługowa konstrukcja: brak elementów wymagających okresowej regulacji, co minimalizuje koszty eksploatacji.

Zgodność z Normami

Łącznik MS\1703 jest zgodny z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z dyrektywą niskonapięciową (LVD).

Zastosowanie

Łącznik miniaturowy z dźwignią rolkową znajduje zastosowanie w różnorodnych układach sterowania i automatyki przemysłowej, gdzie wymagane jest niezawodne wykrywanie położenia elementów mechanicznych.

• Wykrywanie krańcowego położenia suwaków, tłoków lub prowadnic w maszynach produkcyjnych.
• Sygnalizacja zamknięcia/otwarcia klap, drzwi lub zasuw w systemach wentylacyjnych i transportowych.
• Impulsy dla styczników, przekaźników lub sterowników PLC w liniach montażowych i pakujących.
• Automatyka budynkowa – detekcja położenia rolet, bram lub okien w systemach inteligentnego budynku.

Wskazówki Montażowe

Montaż i podłączenie łącznika MS\1703 może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie mocuje się na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej za pomocą wkrętów (zgodnie z instrukcją producenta). Przekrój przewodów należy dobrać do przewidywanego obciążenia – maksymalny przekrój oraz moment dokręcania zacisków podano w dokumentacji technicznej. Pamiętaj o zachowaniu odpowiedniej szczelności obudowy w środowiskach zapylonych lub wilgotnych.

FAQ

• Czy łącznik MS\1703 posiada podświetlenie LED? Nie, model MS\1703 nie jest wyposażony w podświetlenie. Przeznaczony jest wyłącznie do mechanicznego przełączania styków.
• Jaki jest stopień ochrony (IP) tego łącznika? Dla standardowych łączników miniaturowych przeznaczonych do montażu w rozdzielnicach i szafach sterowniczych typowym stopniem ochrony jest IP20. Szczegółowe dane IP dla konkretnego egzemplarza należy sprawdzić w karcie katalogowej producenta.
• Jaki tryb pracy styków – NO/NC czy przełączny? Informacja o typie styków (normalnie otwarte, normalnie zamknięte lub przełączne) znajduje się w specyfikacji technicznej produktu. W razie wątpliwości prosimy o kontakt z naszym działem technicznym.
