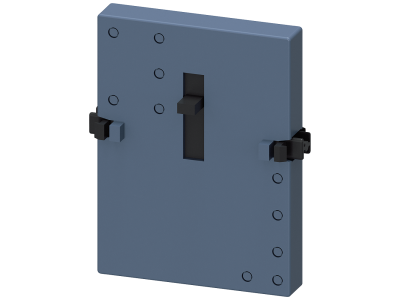

Blokada mechaniczna, z możliwością dobudowania z boku do styczników S2 | 3RA2934-2B Siemens

Alternatywny kod produktu: 3RA29342B

Opis i Kluczowe Cechy

Blokada mechaniczna 3RA2934-2B firmy Siemens to modułowy akcesorium przeznaczone do montażu bocznego przy stycznikach serii S2 (3RT203, 3RT204). Umożliwia bezpieczne i niezawodne blokowanie dwóch styczników w celu uniemożliwienia ich jednoczesnego załączenia – rozwiązanie niezbędne w aplikacjach wymagających wzajemnego wykluczania się obwodów, np. w układach przełączania źródeł lub sterowania rewersyjnego. Blokada mechaniczna w systemie SIRIUS to gwarancja kompaktowej zabudowy i łatwego montażu bez dodatkowego okablowania.

• Montaż boczny: Blokada dobudowywana bezpośrednio do styczników 3RT203/3RT204 – oszczędza miejsce w rozdzielnicy i skraca czas instalacji.
• Mechaniczne wykluczenie załączenia: Zapobiega równoczesnemu załączeniu obu styczników, co chroni przed zwarciem i uszkodzeniem odbiorników.
• System modułowy SIRIUS: Kompatybilność z szeroką gamą styczników i akcesoriów Siemens, co pozwala na elastyczne rozbudowywanie instalacji.
• Solidna konstrukcja: Wykonana z materiałów odpornych na obciążenia mechaniczne i temperatury występujące w typowych warunkach pracy aparatury modułowej.
• Brak potrzeby zasilania: Jako element czysto mechaniczny nie wymaga podłączenia elektrycznego – niezawodność bez dodatkowej ingerencji w obwód sterowania.

Zgodność z Normami

Blokada mechaniczna 3RA2934-2B przeznaczona jest do użytku w standardowych instalacjach przemysłowych i budynkowych. Produkt spełnia wymagania dyrektyw Unii Europejskiej, posiada oznakowanie CE i jest zgodny z ogólnymi normami bezpieczeństwa dla aparatury modułowej (seria EN 60947). Zaleca się montaż zgodnie z wytycznymi producenta oraz obowiązującymi przepisami dla urządzeń elektrycznych.

Zastosowanie

Blokada mechaniczna znajduje zastosowanie wszędzie tam, gdzie konieczne jest wykluczenie jednoczesnej pracy dwóch styczników – zarówno w instalacjach nowych, jak i modernizowanych.

• Sterowanie rewersyjne silników – mechaniczna blokada styczników kierunku obrotów.
• Przełączanie źródeł zasilania (np. sieć – agregat) – uniemożliwia podanie napięcia z dwóch źródeł jednocześnie.
• Układy logiczne w automatyce budynkowej i przemysłowej – blokowanie załączania sprzecznych stanów pracy.
• Rozdzielnice główne i podrozdzielnice – jako element zwiększający bezpieczeństwo przy manualnym sterowaniu stycznikami.

Wskazówki Montażowe

Montaż blokady mechanicznej powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w całej rozdzielnicy. Blokadę mocuje się bocznie do styczników 3RT203/3RT204 na szynie TH35 (DIN) zgodnie z instrukcją producenta. Przed montażem należy upewnić się, że styczniki są prawidłowo osadzone i nie wykazują luzów. W przypadku dokręcania elementów mocujących należy stosować moment siły podany w dokumentacji technicznej. Przekroje przewodów i zabezpieczenia obwodów styczników dobierać zgodnie z normami.

FAQ

• Czy blokada 3RA2934-2B pasuje do styczników innych serii niż S2? Blokada jest dedykowana do styczników Siemens serii S2: 3RT203 oraz 3RT204. Do innych serii (np. S0, S3) wymagane są inne akcesoria – przed zakupem sprawdź kompatybilność z listą katalogową producenta.
• Czy do montażu blokady potrzebne jest dodatkowe okablowanie? Nie. Blokada jest elementem czysto mechanicznym – nie wymaga podłączania przewodów ani zasilania. Montaż ogranicza się do zatrzaśnięcia na bocznej ściance stycznika.
• Czy blokada ma wpływ na parametry elektryczne stycznika? Nie. Blokada mechaniczna nie ingeruje w obwody główne ani sterownicze stycznika. Prąd znamionowy, napięcie czy trwałość łączeniowa pozostają bez zmian – blokada jedynie uniemożliwia równoczesne załączenie dwóch styczników.
