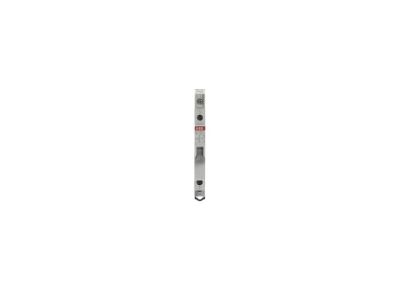

Łącznik manewrowy 16A 2NO 250VAC, pro M compact, E211-16-20 | 2CCA703005R0001 ABB

Alternatywny kod produktu: 2CCA703005R0001

Opis i Kluczowe Cechy

Łącznik manewrowy 16A 2NO 250VAC (symbol 2CCA703005R0001) z serii pro M compact to kompaktowe rozwiązanie przeznaczone do precyzyjnej kontroli obwodów w instalacjach elektrycznych. Zaprojektowany zgodnie z normami DIN EN 60669-1 i VDE 0632 Part 1, charakteryzuje się wysoką niezawodnością i trwałością. Szerokość modułu 1 ułatwia montaż w standardowych szafach sterowniczych i rozdzielnicach.

• Prąd znamionowy 16A: Bezpieczna praca z obciążeniami do 16A przy napięciu 250VAC, odpowiedni dla większości obwodów sterujących i zasilających.
• 2 styki NO (normalnie otwarte): Pozwala na elastyczne zarządzanie obwodami – połączenia można zestawiać w zależności od potrzeb aplikacji.
• Napięcie robocze 250VAC: Kompatybilny z napięciem sieciowym 230V/400V, dostosowany do europejskich standardów zasilania.
• Szerokość 1 modułu: Umożliwia gęste upakowanie w szafach sterowniczych, oszczędzając miejsce i ułatwiając organizację instalacji.
• Konstrukcja modułowa pro M compact: Spójna z systemami aparatury modułowej, kompatybilny z osprzętem montażowym.

Zgodność z Normami

Łącznik spełnia wymagania normy DIN EN 60669-1 oraz VDE 0632 Part 1 dotyczące łączników manewrowych. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Łącznik manewrowy 16A 2NO 250VAC znajduje zastosowanie w instalacjach elektrycznych, sterujących i automatyce przemysłowej, gdzie wymagana jest precyzyjna i niezawodna kontrola obwodów.

• Sterowanie obwodami oświetleniowymi w budynkach użyteczności publicznej i przemysłowych.
• Zarządzanie zasilaniem maszyn i urządzeń w szafach sterowniczych.
• Stosowanie w rozdzielnicach budowlanych jako elementy blokujące lub sygnalizacyjne.
• Zastosowania w automatyce budynkowej i systemach HVAC do przełączania obwodów.

Wskazówki Montażowe

Montaż łącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w całej instalacji. Łącznik montować na szynie DIN (standard 35mm) w szafie sterowniczej. Zaciski przewodów należy dokręcać z zalecanym momentem (szczegółowe dane w dokumentacji technicznej). Po montażu należy przeprowadzić test funkcjonalny, sprawdzając działanie styków przy różnych obciążeniach. Unikać montażu w środowiskach o wysokiej wilgotności lub zapyleniu bez odpowiedniej ochrony.

FAQ

• Czy łącznik może być stosowany w obwodach 24VDC? Nie – łącznik jest przeznaczony wyłącznie do napięcia przemiennego 250VAC. Dla obwodów 24VDC należy stosować odpowiednie łączniki niskonapięciowe.
• Jaka jest maksymalna częstotliwość łączeń? Dane nie określają maksymalnej częstotliwości łączeń. Zaleca się stosowanie łącznika w aplikacjach, gdzie nie dochodzi do częstego przełączania (np. sterowanie ręczne).
• Czy łącznik jest odporny na wstrząsy? Konstrukcja modułowa i montaż na szynie DIN zapewniają stabilność mechaniczną, lecz nie jest on specjalnie wzmacniany pod kątem odporności na wstrząsy – przeznaczony do standardowych warunków montażowych.
