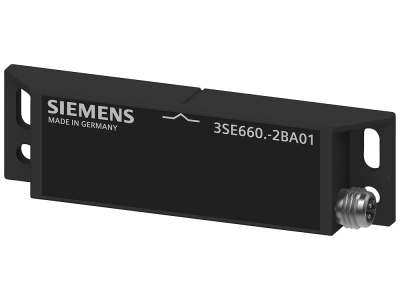

Wyłącznik elektromagnetyczny element przełączający, 25x88 mm, 20E, wtyczka M8 4-bieg. | 3SE6604-2BA01 Siemens

Alternatywny kod produktu: 3SE66042BA01

Opis i Kluczowe Cechy

Wyłącznik elektromagnetyczny element przełączający Siemens SIRIUS 3SE66 o symbolu 3SE6604-2BA01 przeznaczony jest do bezdotykowego monitorowania położenia ruchomych osłon ochronnych w maszynach i urządzeniach. Urządzenie o wymiarach 25 x 88 mm wyposażono w dwa styki NC (2 NC) oraz wtyczkę M8 4-biegunową, co umożliwia szybki montaż i podłączenie. Wymaga zastosowania dedykowanego magnesu włączającego (np. 3SE6704-2BA lub 3SE6701-2BA). Kompaktowa obudowa pozwala na instalację w ograniczonej przestrzeni, a bezobsługowe przełączanie gwarantuje długą żywotność.

• Konfiguracja styków 2 NC: Zapewnia redundantne rozwieranie obwodu bezpieczeństwa w przypadku otwarcia osłony, zgodnie z wymaganiami kategorii bezpieczeństwa PL e / SIL 3.

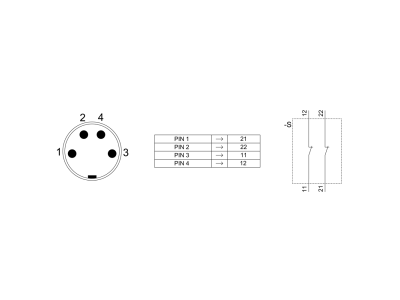

• Wtyczka M8 4-biegunowa: Umożliwia szybkie i pewne podłączenie przewodów bez konieczności stosowania narzędzi, skracając czas instalacji.
• Kompaktowe wymiary 25 x 88 mm: Idealne do zastosowań w ciasnych przestrzeniach szaf sterowniczych, na profilach aluminiowych lub w puszkach.
• Zgodność z PL e / SIL 3: Spełnia najwyższe wymagania bezpieczeństwa funkcjonalnego, co potwierdza przydatność w aplikacjach o podwyższonym ryzyku.
• Bezobsługowe przełączanie: Brak części mechanicznych podlegających zużyciu – długa żywotność i minimalne koszty utrzymania.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa funkcjonalnego i posiada certyfikat CE. Spełnia wymagania dla kategorii bezpieczeństwa PL e (EN ISO 13849-1) oraz SIL 3 (IEC 61508). Urządzenie nadaje się do stosowania w układach bezpieczeństwa maszyn zgodnie z dyrektywą maszynową 2006/42/WE.

Zastosowanie

Wyłącznik elektromagnetyczny SIRIUS 3SE66 stosuje się wszędzie tam, gdzie konieczne jest niezawodne monitorowanie dostępu do stref niebezpiecznych. Dzięki bezdotykowej zasadzie działania i kompaktowej budowie sprawdza się w wielu scenariuszach przemysłowych.

• Monitoring położenia drzwi ochronnych, klap rewizyjnych i osłon ruchomych w maszynach produkcyjnych.
• Zabezpieczanie stref roboczych robotów, obrabiarek CNC i pras – sygnalizacja otwarcia osłony z jednoczesnym wyłączeniem napędów.
• Stosowanie w instalacjach o ograniczonej przestrzeni montażowej, np. w małych rozdzielnicach lub na szynach DIN w puszkach odgałęźnych.
• Automatyka linii pakujących, montażowych i transportowych – integracja z systemami PLC i przekaźnikami bezpieczeństwa.

Wskazówki Montażowe

Montaż wyłącznika elektromagnetycznego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Urządzenie montuje się za pomocą wkrętów lub na odpowiednim wsporniku – zalecany moment dokręcania oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. Należy zachować zalecaną odległość między wyłącznikiem a magnesem włączającym (zgodnie z kartą katalogową). Po instalacji sprawdzić poprawność działania obwodów bezpieczeństwa.

FAQ

• Czy wyłącznik posiada wbudowaną diodę LED sygnalizacyjną? W modelu 3SE6604-2BA01 nie ma wbudowanej diody LED. Producent oferuje warianty z diodą do szybkiej diagnostyki (należy sprawdzić dostępność w osobnych indeksach).
• Jaki jest stopień ochrony IP tego wyłącznika? W dostarczonych danych nie podano stopnia ochrony. Zalecamy sprawdzenie pełnej karty katalogowej producenta, która określa IP w zależności od konfiguracji montażu i zastosowanych akcesoriów.
• Jaka jest zasada działania styku w tym wyłączniku? Styk NC (normalnie zamknięty) w stanie spoczynku jest zwarty. Po zbliżeniu odpowiedniego magnesu (np. 3SE6704-2BA) następuje bezdotykowe rozwarcie styku – sygnalizacja otwarcia osłony. Działanie odbywa się bez tarcia i zużycia mechanicznego.
