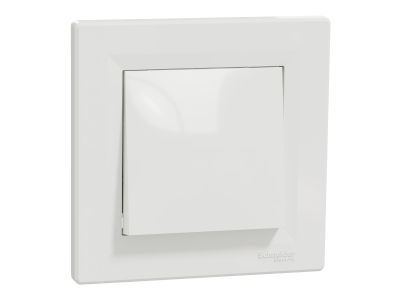

Łącznik krzyżowy z ramką 10AX250V zaciski bezgwintowe biały, Asfora | EPH0500121 Schneider Electric

Opis i Kluczowe Cechy

Łącznik krzyżowy z serii Asfora o numerze katalogowym EPH0500121 to wysokiej klasy osprzęt elektroinstalacyjny zaprojektowany przez renomowanego producenta Schneider Electric. Produkt charakteryzuje się eleganckim, białym wykończeniem oraz minimalistycznym designem, który doskonale wpisuje się w nowoczesne i klasyczne wnętrza. Urządzenie zostało przystosowane do pracy pod napięciem znamionowym 250 V AC przy prądzie znamionowym wynoszącym 10 AX. Oznaczenie 'AX' potwierdza zdolność łącznika do bezpiecznego operowania obciążeniami o charakterze indukcyjnym, takimi jak nowoczesne źródła światła LED czy świetlówki.

• Zaciski bezgwintowe: Zastosowanie mechanizmu samozaciskowego znacząco skraca czas montażu i gwarantuje stałą siłę docisku przewodu, co eliminuje ryzyko poluzowania się styku w wyniku drgań lub upływu czasu.
• Mechanizm przełączny: Łącznik działa w trybie stabilnym, co oznacza, że klawisz pozostaje w zadanej pozycji po naciśnięciu, zapewniając czytelną informację o stanie obwodu.
• Kompletny zestaw: Produkt dostarczany jest wraz z ramką, co pozwala na natychmiastową instalację bez konieczności dobierania dodatkowych elementów maskujących.
• Wysoka jakość materiałów: Wykonanie z tworzywa o zwiększonej odporności na zarysowania oraz promieniowanie UV zapewnia estetyczny wygląd przez wiele lat eksploatacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego niezawodność w instalacjach domowych i komercyjnych. Posiada certyfikację CE oraz stopień ochrony IP20, co czyni go idealnym rozwiązaniem do montażu wewnątrz budynków, w pomieszczeniach suchych, gdzie wymagana jest najwyższa kultura pracy mechanizmu stykowego.

Zastosowanie

Łącznik krzyżowy Asfora jest kluczowym elementem rozbudowanych systemów sterowania oświetleniem. Jego głównym zadaniem jest praca w układzie pomiędzy dwoma łącznikami schodowymi. Dzięki takiemu rozwiązaniu możliwe jest stworzenie instalacji pozwalającej na włączanie i wyłączanie światła z trzech lub więcej niezależnych punktów. Jest to rozwiązanie niezastąpione w:

• Wielokondygnacyjnych klatkach schodowych, gdzie sterowanie musi odbywać się z każdego półpiętra.
• Długich korytarzach i ciągach komunikacyjnych w biurowcach oraz hotelach.
• Przestronnych salonach i sypialniach, umożliwiając sterowanie światłem przy wejściu oraz bezpośrednio przy łóżku.

Wskazówki Montażowe

Montaż łącznika EPH0500121 jest intuicyjny i przyjazny dla instalatora. Urządzenie przeznaczone jest do montażu podtynkowego w standardowych puszkach instalacyjnych o średnicy 60 mm. Dzięki solidnym pazurkom montażowym, mechanizm stabilnie osadza się w puszce, nawet w przypadku nierówności podłoża. Przed przystąpieniem do prac należy upewnić się, że zasilanie w obwodzie jest odłączone. Przewody o przekroju do 2,5 mm² należy odizolować na odpowiednią długość i wsunąć w zaciski bezgwintowe. Czytelny schemat połączeń umieszczony na tylnej części korpusu ułatwia poprawną identyfikację wejść i wyjść prądowych, co minimalizuje ryzyko błędu podczas krosowania instalacji schodowo-krzyżowej.

FAQ

• Czy mogę użyć tego łącznika jako zwykłego włącznika pojedynczego? Technicznie jest to możliwe, jednak ze względu na konstrukcję wewnętrzną i cenę, do pojedynczych punktów świetlnych zaleca się stosowanie dedykowanych łączników jednobiegunowych.
• Ile łączników krzyżowych mogę zamontować w jednym obwodzie? W teorii liczba łączników krzyżowych wstawionych między dwa łączniki schodowe jest nieograniczona, co pozwala na sterowanie oświetleniem z dowolnej liczby pięter lub punktów w pomieszczeniu.
• Czy ramka jest zdejmowalna? Tak, konstrukcja serii Asfora pozwala na demontaż ramki, co ułatwia prace malarskie lub konserwacyjne bez konieczności demontażu całego mechanizmu.
