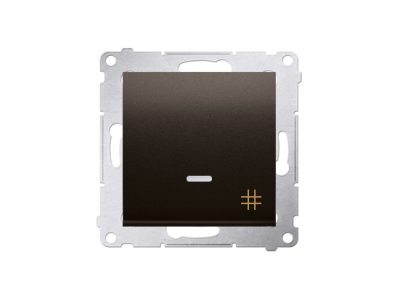

Łącznik krzyżowy z podświetleniem LED (moduł) 10AX, 250V, szybkozłącza, brąz mat DW7L.01/46 Simon 54 | DW7L.01/46 Kontakt Simon

Alternatywny kod produktu: WMDL-071xxx-046

Opis i Kluczowe Cechy

Łącznik krzyżowy Simon 54 (symbol DW7L.01/46) to modułowe urządzenie przeznaczone do sterowania obwodami oświetleniowymi z wielu niezależnych punktów. Zaprojektowany do pracy przy napięciu 250 V i prądzie 10AX, co gwarantuje bezpieczną obsługę obciążeń żarowych, LED oraz kompaktowych świetlówek. Wyposażony w podświetlenie LED ułatwiające lokalizację w ciemności oraz szybkozłącza umożliwiające szybki i pewny montaż bez użycia narzędzi. Obudowa w kolorze brąz mat (seria 54) zapewnia estetyczne dopasowanie do nowoczesnych rozwiązań wnętrzarskich.

• Prąd znamionowy 10AX: przystosowany do obciążeń żarowych i LED – zapewnia stabilną pracę bez nadmiernego nagrzewania styków, również przy włączaniu dużych prądów udarowych charakterystycznych dla żarówek.
• Podświetlenie LED: dioda sygnalizująca stan załączenia lub lokalizację łącznika – ułatwia obsługę w warunkach ograniczonej widoczności bez dodatkowego oświetlenia pomocniczego.
• Szybkozłącza (zaciski bezśrubowe): umożliwiają szybkie podłączenie przewodów o przekroju do 2,5 mm² bez użycia wkrętaka – skracają czas montażu i eliminują ryzyko niedokręcenia.
• Napięcie znamionowe 250 V AC: gwarantuje bezpieczną izolację i pewne rozłączanie w standardowych obwodach jednofazowych instalacji domowych oraz biurowych.
• Obudowa brąz mat (seria 54): elegancki, stonowany kolor pasujący do wielu aranżacji wnętrz – idealny do zastosowań w budynkach mieszkalnych i użyteczności publicznej.

Zgodność z Normami

Łącznik Simon 54 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada oznaczenie CE, potwierdzające zgodność z wymogami dyrektyw unijnych dotyczących bezpieczeństwa użytkowania i kompatybilności elektromagnetycznej. Przeznaczony do montażu w instalacjach zgodnych z normami IEC/EN.

Zastosowanie

Łącznik krzyżowy umożliwia niezależne sterowanie jednym obwodem oświetleniowym z trzech lub więcej punktów, co znajduje zastosowanie w pomieszczeniach o rozbudowanych układach komunikacyjnych. Poniżej przedstawiono typowe scenariusze użycia:

• Sterowanie oświetleniem w długich korytarzach i ciągach komunikacyjnych – włączenie/wyłączenie światła z kilku miejsc (np. przy wejściu i przy wyjściu).
• Oświetlenie klatek schodowych – łączniki krzyżowe w połączeniu z łącznikami schodowymi umożliwiają załączanie światła z dowolnego piętra.
• Duże pomieszczenia otwarte (sale konferencyjne, open space, hale) – możliwość wygodnego zarządzania strefami oświetlenia bez centralnego punktu sterowania.
• Systemy inteligentnego budynku – jako element sterowania oświetleniem w układzie wielopunktowym, kompatybilny z konwencjonalnymi instalacją 230 V.

Wskazówki Montażowe

Montaż oraz wszelkie prace konserwacyjne przy łączniku krzyżowym mogą być wykonywane wyłącznie przez osoby posiadające ważne uprawnienia SEP (do 1 kV) i odpowiednią wiedzę techniczną. Przed przystąpieniem do jakichkolwiek czynności bezwzględnie odłącz napięcie w obwodzie i zabezpiecz przed przypadkowym załączeniem. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub puszce instalacyjnej. Podłącz przewody zgodnie ze schematem producenta, używając szybkozłączy – maksymalny przekrój przewodu 2,5 mm². Moment dokręcania (jeśli dotyczy) oraz inne szczegóły montażowe należy sprawdzić w dokumentacji technicznej dostarczonej z produktem. Po zakończeniu montażu sprawdź poprawność działania wszystkich funkcji przed ponownym załączeniem napięcia.

FAQ

• Czy podświetlenie LED działa stale, czy tylko po załączeniu światła? Rodzaj podświetlenia – stałe lub sygnalizujące załączenie – zależy od sposobu podłączenia. Łącznik przystosowany jest do pracy z diodą podświetlającą, która może być aktywna w stanie wyłączenia (ułatwiając lokalizację) lub załączenia. Szczegółowa konfiguracja znajduje się w instrukcji montażu.
• Jaki stopień ochrony ma ten łącznik krzyżowy? Standardowa aparatura modułowa przeznaczona do montażu wewnątrz rozdzielnic lub puszek posiada stopień ochrony IP20 (ochrona przed ciałami stałymi >12,5 mm, brak ochrony przed wodą). W danych katalogowych produktu nie podano konkretnego IP – w przypadku montażu w miejscu narażonym na wilgoć należy zastosować szczelną obudowę.
• Czy łącznik krzyżowy może pracować jako zwykły łącznik pojedynczy? Nie – łącznik krzyżowy ma konstrukcję styków przełączanych (4 zaciski: dwa wejściowe, dwa wyjściowe) i służy wyłącznie do przełączania między dwoma obwodami w układzie wielopunktowym. Nie może zastąpić łącznika pojedynczego ani schodowego bez odpowiedniego okablowania.
