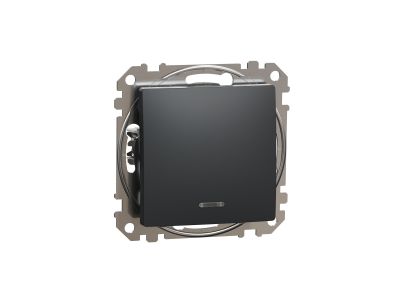

Łącznik krzyżowy z podświetleniem, czarny antracyt, Sedna Design & Elements | SDD114107L Schneider Electric

Opis i Kluczowe Cechy

Łącznik krzyżowy z podświetleniem w kolorze czarnym antracyt to element osprzętu instalacyjnego służący do rozbudowy systemów sterowania oświetleniem. Pozwala na załączanie danego źródła światła z trzech lub więcej punktów przy współpracy z łącznikami schodowymi. Wyposażony w zaciski śrubowe oraz podświetlenie ułatwiające lokalizację w ciemności.

• Podświetlenie: Umożliwia szybkie zlokalizowanie łącznika w ciemnym pomieszczeniu, minimalizując ryzyko pomyłki przy obsłudze.
• Kolor czarny antracyt: Nowoczesny design, dobrze komponujący się z ciemnymi elementami wystroju wnętrz.
• Zaciski śrubowe: Zapewniają pewne i trwałe połączenie przewodów, ułatwiające instalację i późniejsze serwisowanie.
• Wymiary 73x73x37 mm: Kompaktowa konstrukcja umożliwiająca montaż w standardowych puszkach instalacyjnych.
• Stopień ochrony IP20: Przeznaczony do użytku wewnątrznych suchych pomieszczeń.

Zgodność z Normami

Łącznik spełnia wymagania norm europejskich dotyczących osprzętu instalacyjnego. Posiada oznakowanie CE oraz deklarację zgodności z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Łącznik krzyżowy z podświetleniem przeznaczony jest do rozbudowy instalacji sterowania oświetleniem w pomieszczeniach mieszkalnych, biurowych i użyteczności publicznej.

• Sterowanie oświetleniem z trzech lub więcej punktów w korytarzach, klatkach schodowych lub dużych pomieszczeniach.
• Współpraca z łącznikami schodowymi w instalacjach wielopunktowych.
• Pomieszczenia o nowoczesnym wystroju, gdzie estetyka łącznika ma znaczenie.
• Instalacje, gdzie ważna jest łatwa identyfikacja łącznika dzięki podświetleniu.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przewody podłączać zgodnie ze schematem połączeń – zaciski L1, L2, 1, 2. Wymagane odłączenie napięcia przed rozpoczęciem prac. Łącznik montować podtynkowo w standardowej puszce instalacyjnej. Po montażu sprawdzić poprawność działania systemu sterowania.

FAQ

• Czy łącznik może współpracować z tradycyjnymi łącznikami schodowymi? Tak, łącznik krzyżowy przeznaczony jest do współpracy z łącznikami schodowymi w systemach sterowania oświetleniem z trzech lub więcej punktów.
• Jakie jest maksymalne obciążenie łącznika? Łącznik wytrzymuje obciążenie do 2300 W przy napięciu 230V, co odpowiada prądowi 10 A.
• Czy podświetlenie zużywa dużo energii? Podświetlenie jest energooszczędne i nie wpływa znacząco na pobór mocy przez instalację – jest aktywne tylko podczas ciemności.
