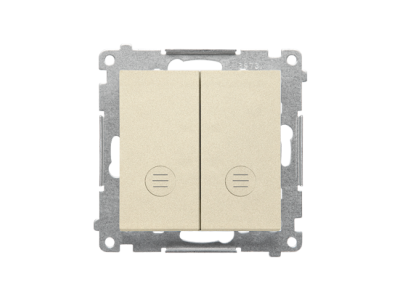

Łącznik krzyżowy podwójny z podświetleniem (moduł) 10AX, 250V, szybkozłącza, Szampański mat Simon 55 | TW7/2L2.01/144 Kontakt Simon

Alternatywny kod produktu: WMDL-TW7-2L-144

Opis i Kluczowe Cechy

Łącznik krzyżowy podwójny z podświetleniem w kolorze szampańskim mat Simon 55 to modułowy element instalacyjny o prądzie znamionowym 10A i napięciu 250V. Zaprojektowany z myślą o estetycznych wnętrzach, łączy funkcjonalność dwóch łączników krzyżowych z praktycznym podświetleniem sygnalizacyjnym ułatwiającym lokalizację w ciemności. Zastosowanie szybkozłączy eliminuje potrzebę lutowania, skracając czas montażu.

• Prąd znamionowy 10A, napięcie 250V: Standardowe parametry dla instalacji oświetleniowych i gniazd w budynkach mieszkalnych.
• Podwójny łącznik krzyżowy: Umożliwia niezależne sterowanie dwoma obwodami oświetleniowymi w systemach schodowych lub korytarzowych.
• Podświetlenie neonowe: Ułatwia identyfikację położenia łącznika w ciemnych pomieszczeniach bez konieczności oświetlenia całej przestrzeni.
• Szybkozłącza: Uproszczony montaż bez konieczności lutowania – szybkie i pewne połączenie przewodów.
• Kolor szampański mat Simon 55: Estetyczne wpasowanie w nowoczesne wnętrza, spójne z pozostałymi elementami serii Simon 55.

Zgodność z Normami

Łącznik spełnia wymagania norm europejskich PN-EN 60669-1 oraz PN-EN 60669-2-1 dotyczących łączników instalacyjnych. Posiada deklarację zgodności CE i dopuszczenia do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Łącznik krzyżowy podwójny z podświetleniem Simon 55 przeznaczony jest do instalacji oświetleniowych w budynkach mieszkalnych, biurowych oraz użyteczności publicznej.

• Sterowanie oświetleniem schodowym w budynkach wielorodzinnych – niezależne włączanie/wyłączanie dwóch obwodów.
• Instalacje korytarzowe w hotelach, szpitalach lub biurowcach – elastyczne zarządzanie oświetleniem.
• Systemy inteligentnego domu (w połączeniu z odpowiednimi sterownikami) – integracja z systemami automatyki.
• Mieszkania i domy jednorodzinne – estetyczne rozwiązanie dla funkcjonalnych instalacji.

Wskazówki Montażowe

Montaż łącznika powinien być wykonany przez wykwalifikowaną osobę z uprawnieniami SEP, z zachowaniem odpowiednich środków bezpieczeństwa. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie. Łącznik montować w standardowej puszce instalacyjnej o średnicy 60 mm. Przewody podłączyć do szybkozłączy zgodnie z oznaczeniami L (faza), N (neutralny) i L1/L2 (wyjścia łączników). Podświetlenie neonowe wymaga podłączenia do fazy – nie stosować w obwodach zasilanych z wyłączników różnicowoprądowych bez dodatkowej ochrony.

FAQ

• Czy łącznik może być stosowany w obwodach gniazd wtykowych? Nie, łącznik krzyżowy przeznaczony jest wyłącznie do obwodów oświetleniowych. Do sterowania gniazdami należy stosować odpowiednie łączniki schodowe lub zwykłe.
• Jakie jest żywotność podświetlenia neonowego? Podświetlenie neonowe charakteryzuje się wysoką trwałością – szacowany czas pracy wynosi ponad 20 000 godzin przy napięciu znamionowym.
• Czy łącznik współpracuje z ściemniaczami? Tak, łącznik krzyżowy podwójny można stosować w obwodach z ściemniaczami, jednak zaleca się dobór odpowiedniego typu ściemniacza kompatybilnego z łącznikami krzyżowymi.
