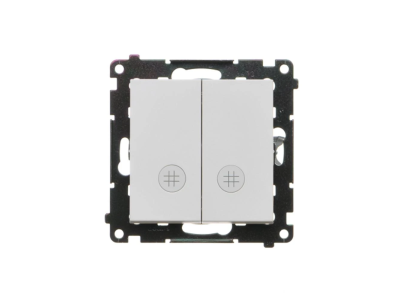

Łącznik krzyżowy podwójny z podświetleniem (moduł) 10AX, 250V, szybkozłącza, Jasnoszary mat Simon 55 | TW7/2L2.01/114 Kontakt Simon

Alternatywny kod produktu: WMDL-TW7-2L-114

Opis i Kluczowe Cechy

Łącznik krzyżowy podwójny z podświetleniem w wykonaniu modułowym o prądzie znamionowym 10A i napięciu 250V to element osprzętu elektrycznego służący do łącznia obwodów w instalacjach oświetleniowych. Szybkozłącza ułatwiają montaż, a wbudowane podświetlenie ułatwia lokalizację łącznika w ciemności. Jasnoszary matowy kolor RAL 9002 (Simon 55) zapewnia estetyczne dopasowanie do standardowych systemów modułowych.

• Prąd znamionowy 10A: Zapewnia bezpieczne połączenie obwodów oświetleniowych o poborze do 10A.
• Napięcie 250V: Przeznaczony do pracy w standardowych instalacjach jednofazowych 230V.
• Podwójne łącze krzyżowe: Umożliwia skrzyżowanie dwóch obwodów oświetleniowych, co ułatwia sterowanie grupami świetlnymi.
• Podświetlenie neonowe: Ułatwia identyfikację łącznika w ciemności, minimalizując konieczność stosowania dodatkowego oświetlenia pomocniczego.

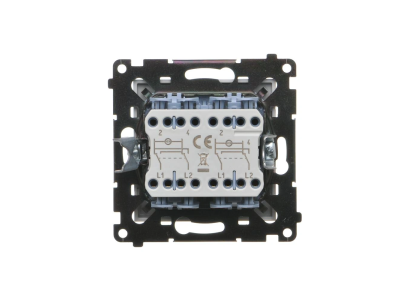

• Szybkozłącza: Skracają czas montażu dzięki eliminacji konieczności lutowania lub skręcania przewodów – wystarczy włożyć przewód i zablokować.

Zgodność z Normami

Łącznik spełnia wymagania norm europejskich dotyczących osprzętu modułowego, w tym normy PN-EN 60669-1 i PN-EN 60669-2-1. Posiada deklarację zgodności CE i jest zaprojektowany zgodnie z obowiązującymi standardami bezpieczeństwa.

Zastosowanie

Łącznik krzyżowy podwójny z podświetleniem przeznaczony jest do instalacji elektrycznych wymagających skomplikowanego sterowania oświetleniem.

• Sterowanie dwoma grupami oświetlenia z jednego punktu – idealny do korytarzy, klatek schodowych lub pomieszczeń wielofunkcyjnych.
• Instalacje rozgałęźne w domach i biurach – umożliwia elastyczne zarządzanie obwodami świetlnymi.
• Systemy oświetlenia dekoracyjnego – podświetlenie ułatwia lokalizację łącznika w schematach instalacyjnych.
• Modernizacja istniejących instalacji – szybkozłącza ułatwiają montaż w systemach modułowych Simon 55.

Wskazówki Montażowe

Montaż łącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w obwodzie. Łącznik montować w dedykowanej puszce instalacyjnej lub na szynie TH35. Przewody wprowadzić do szybkozłączy, upewnić się o prawidłowym docisku i braku luzów. Podświetlenie działa automatycznie po podłączeniu fazy – nie wymaga dodatkowej konfiguracji. Po montażu sprawdzić poprawność połączeń i działanie układu.

FAQ

• Czy łącznik wymaga dodatkowego zasilania dla podświetlenia? Nie – podświetlenie neonowe zasilane jest napięciem fazowym z podłączonego obwodu, nie wymaga dodatkowych przewodów.
• Jakie typy przewodów można podłączyć do szybkozłączy? Szybkozłącza są przystosowane do przewodów o przekroju 1,5–2,5 mm². Należy upewnić się, że przewody są odpowiednio odizolowane.
• Czy łącznik jest kompatybilny z innymi systemami modułowymi? Tak – został zaprojektowany do współpracy z systemami modułowymi Simon 55, ale może być stosowany w dowolnych instalacjach opartych na szynie TH35.
