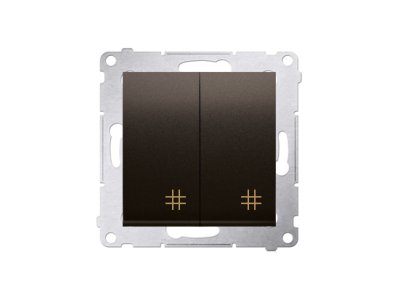

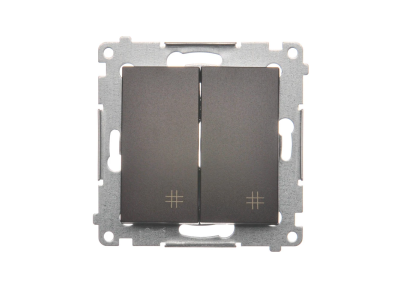

Łącznik krzyżowy podwójny (moduł) 10AX, 250V, szybkozłącza, brąz mat DW7/2.01/46 Simon 54 | DW7/2.01/46 Kontakt Simon

Alternatywny kod produktu: WMDL-0702xx-046

Opis i Kluczowe Cechy

Łącznik krzyżowy podwójny Simon serii 54 o symbolu DW7/2.01/46 to modułowe urządzenie przeznaczone do rozbudowanych układów sterowania oświetleniem. Dzięki prądowi znamionowemu 10AX i napięciu 250V zapewnia bezpieczną pracę w obwodach oświetleniowych o standardowym obciążeniu. Wyposażono go w szybkozłącza, które przyśpieszają i ułatwiają podłączanie przewodów. Obudowa w kolorze brąz mat dopasowuje się do estetyki nowoczesnych rozdzielnic.

• Prąd 10AX: Gwarantuje niezawodne łączenie obwodów oświetleniowych do 10 A w kategorii obciążenia żarowego, co odpowiada typowym instalacjom domowym i biurowym.
• Napięcie 250V: Umożliwia zastosowanie w instalacjach jednofazowych zgodnych z europejskim standardem napięciowym.
• Szybkozłącza: Pozwalają na szybkie i pewne podłączenie przewodów bez użycia narzędzi, skracając czas montażu i eliminując ryzyko poluzowania połączeń.
• Konstrukcja podwójna (moduł): Dwa niezależne obwody łącznika krzyżowego w jednym module oszczędzają miejsce na szynie DIN przy jednoczesnym zachowaniu przejrzystości okablowania.
• Kolor brąz mat: Estetyczne wykończenie nadaje rozdzielnicy spójny, profesjonalny wygląd, szczególnie w aranżacjach z ciemnym osprzętem.

Zgodność z Normami

Łącznik krzyżowy Simon DW7/2.01/46 został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa i posiada certyfikat CE. Jako wyrób produkowany w standardzie DIN spełnia wymagania dla aparatury modułowej montowanej w rozdzielnicach. (Szczegółowe numery norm dostępne w dokumentacji technicznej producenta.)

Zastosowanie

Łącznik krzyżowy podwójny przeznaczony jest do realizacji układów sterowania oświetleniem z wielu punktów (np. układ schodowy, krzyżowy). Dzięki podwójnej konstrukcji sprawdza się tam, gdzie konieczne jest niezależne przełączanie dwóch obwodów oświetleniowych.

• Sterowanie oświetleniem w długich korytarzach i klatkach schodowych – możliwość załączania/wyłączania z kilku miejsc.
• Automatyka budynkowa – jako element sterujący w systemach inteligentnego oświetlenia.
• Instalacje w obiektach użyteczności publicznej, gdzie wymagana jest redundancja lub separacja obwodów.
• Rozdzielnice w mieszkaniach i biurach – do realizacji złożonych scenariuszy świetlnych bez konieczności stosowania przekaźników.

Wskazówki Montażowe

Montaż łącznika krzyżowego powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przewody należy podłączać do szybkozłączy zgodnie z oznaczeniami (np. L, wyjścia). Moment dokręcania (jeśli dotyczy) – stosuj się do zaleceń producenta. Przekrój przewodów dobierz do prądu znamionowego 10AX i zabezpieczeń obwodu.

FAQ

• Czy łącznik krzyżowy ma podświetlenie? Nie, model DW7/2.01/46 nie posiada podświetlenia. Funkcję tę mogą realizować dodatkowe akcesoria sygnalizacyjne (jeśli są przewidziane w projekcie).
• Jaki stopień ochrony ma ten łącznik? Jest to aparatura modułowa przeznaczona do montażu wewnątrz rozdzielnic, gdzie zazwyczaj wymagany jest stopień ochrony IP20 (ochrona przed ciałami stałymi >12 mm). Nie jest odporny na wilgoć ani kurz – nie stosować na zewnątrz bez dodatkowej osłony.
• Do czego służy łącznik krzyżowy podwójny? Umożliwia przełączanie dwóch niezależnych obwodów oświetleniowych z trzech lub więcej miejsc (np. w układzie schodowym). Dzięki podwójnej konstrukcji można sterować dwoma grupami lamp jednocześnie, zachowując osobne sterowanie.
