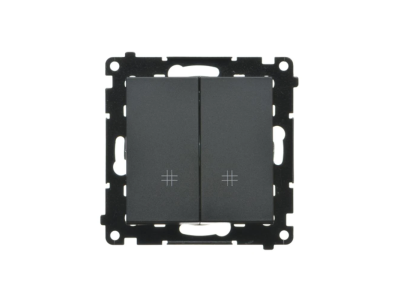

Łącznik krzyżowy podwójny (moduł) 10 AX, 250 V~, szybkozłącza, Czarny mat Simon 55 | TW7/2.01/149 Kontakt Simon

Opis i Kluczowe Cechy

Łącznik krzyżowy podwójny z serii Simon 55 to zaawansowany moduł elektroinstalacyjny, zaprojektowany z myślą o najbardziej wymagających systemach sterowania oświetleniem. Produkt charakteryzuje się prądem znamionowym wynoszącym 10 AX, co pozwala na bezpieczne przełączanie obciążeń o charakterze indukcyjnym oraz rezystancyjnym przy napięciu znamionowym 250 V~. Wykończenie w kolorze czarny mat (kod koloru 149) nadaje osprzętowi nowoczesny, elegancki wygląd, który doskonale wpisuje się w aktualne trendy architektoniczne.

• Szybkozłącza: Zastosowanie innowacyjnych szybkozłączy znacząco skraca czas instalacji, eliminując konieczność używania narzędzi do dokręcania przewodów i gwarantując stałą siłę docisku przez cały okres eksploatacji.
• Konstrukcja modułowa: Jako moduł, łącznik wymaga dopełnienia ramką z serii Simon 55, co pozwala na tworzenie wielokrotnych zestawów osprzętu.
• Trwałość materiałowa: Wykonanie z wysokiej jakości tworzyw sztucznych zapewnia odporność na zarysowania oraz promieniowanie UV, zachowując głębię matowej czerni na lata.
• Podwójna funkcjonalność: Mechanizm krzyżowy podwójny umożliwia niezależne sterowanie dwoma obwodami oświetlenia z wielu punktów w instalacjach schodowo-krzyżowych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego niezawodność w zakresie łączników do stałych instalacji elektrycznych domowych i podobnych. Stopień ochrony IP20 (z możliwością podniesienia do IP44 przy zastosowaniu odpowiedniej uszczelki ramki) gwarantuje bezpieczne użytkowanie wewnątrz budynków w suchych pomieszczeniach.

Zastosowanie

Łącznik krzyżowy podwójny znajduje szerokie zastosowanie w rozbudowanych instalacjach oświetleniowych. Jest niezbędnym elementem w układach, gdzie zachodzi potrzeba sterowania tym samym źródłem światła (lub dwoma niezależnymi źródłami) z więcej niż dwóch miejsc. Idealnie sprawdza się w:

• Długich korytarzach i ciągach komunikacyjnych w budynkach biurowych.
• Klatkach schodowych w budownictwie wielorodzinnym.
• Przestronnych salonach i otwartych przestrzeniach typu open-space.
• Salach konferencyjnych, gdzie wymagana jest kontrola oświetlenia z różnych wejść.

Wskazówki Montażowe

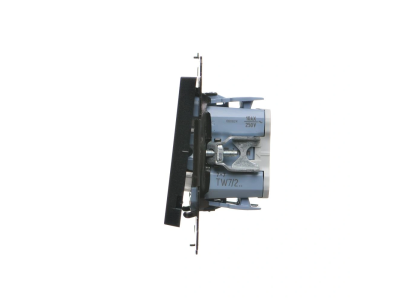

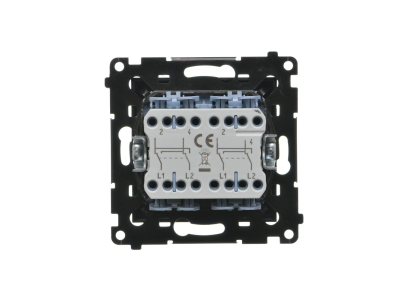

Montaż modułu TW7/2.01/149 powinien być przeprowadzony w standardowej puszce podtynkowej o średnicy 60 mm. Dzięki zastosowaniu szybkozłączy, przewody o przekroju do 2,5 mm² należy odizolować na odpowiednią długość i wsunąć w zaciski, co zapewnia pewne połączenie elektryczne. Solidne pazurki montażowe oraz metalowy mostek pozwalają na precyzyjne wypoziomowanie mechanizmu w puszce. Należy pamiętać, że jest to mechanizm krzyżowy, który w schemacie instalacji musi znajdować się pomiędzy łącznikami schodowymi. Po zamontowaniu mechanizmu należy nałożyć dedykowaną ramkę Simon 55.

FAQ

• Czy ten łącznik posiada podświetlenie? Prezentowany model TW7/2.01/149 jest wersją bez podświetlenia.
• Czy do montażu potrzebuję specjalistycznych narzędzi? Dzięki zastosowaniu szybkozłączy, podłączenie przewodów odbywa się beznarzędziowo. Śrubokręt będzie potrzebny jedynie do przykręcenia mechanizmu do puszki lub rozparcia pazurków.
• Czy produkt pasuje do ramek innych producentów? Nie, łącznik jest dedykowany wyłącznie do ramek z serii Simon 55 od producenta Kontakt Simon.
• Jaki jest stopień ochrony tego modułu? Standardowo produkt posiada stopień ochrony IP20, przeznaczony do montażu wewnątrz pomieszczeń.
