Łącznik krzyżowy podświetlany, aluminium 250 V, Valena Life | 752348 Legrand

Opis i Kluczowe Cechy

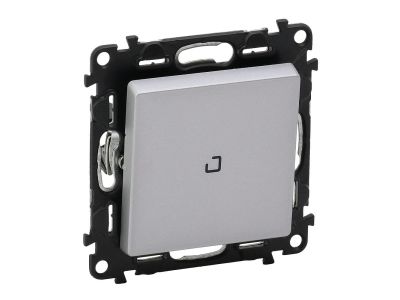

Łącznik krzyżowy podświetlany Valena Life (symbol 752348) przeznaczony do sterowania obwodami oświetleniowymi. Dzięki napięciu znamionowemu 250 V~ oraz integralnej lampce LED o poborze 0,15 mA zapewnia wyraźną sygnalizację położenia przy minimalnym zużyciu energii. Mechanizm wyposażono w metalowy uchwyt oraz transparentną osłonę przeciwpyłową, co ułatwia montaż i zwiększa trwałość w warunkach domowych i biurowych.

• Napięcie 250 V~: Kompatybilność z typowymi instalacjami jednofazowymi, bezpieczna obsługa obwodów oświetleniowych.
• Energooszczędna lampka LED 0,15 mA: Sygnalizacja włączenia bez znaczącego obciążenia linii, długa żywotność i niski pobór prądu.
• Mechanizm z uchwytem metalowym: Stabilne mocowanie i odporność na uszkodzenia mechaniczne podczas montażu i eksploatacji.
• Montaż za pomocą pazurków lub wkrętów: Elastyczne dopasowanie do standardowych puszek instalacyjnych, szybki i pewny instalacja.
• Transparentna osłona przeciwpyłowa: Ochrona styków przed zanieczyszczeniami podczas prac wykończeniowych – opcjonalne usunięcie po montażu.
• Komplet z klawiszem/plakietką: Gotowy do zabudowy w ramce (brak w zestawie), jednolity wygląd z serią Valena Life.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo użytkowania i zgodność z dyrektywami Unii Europejskiej. Dopuszczenie do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Łącznik krzyżowy, stosowany w połączeniu z łącznikami schodowymi, umożliwia wygodne sterowanie punktem świetlnym z trzech lub więcej miejsc. Sprawdza się w ciągach komunikacyjnych, przedpokojach, klatkach schodowych oraz dużych pomieszczeniach.

• Sterowanie oświetleniem w korytarzach i holach – włączanie/wyłączanie z wielu niezależnych punktów.
• Automatyka schodowa: łącznik krzyżowy jako element systemu schodowego z łącznikami podwójnymi.
• Zastosowania w salonach, biurach i pomieszczeniach użyteczności publicznej wymagających wygody sterowania z kilku pozycji.
• Możliwość pracy w obwodach sygnalizacyjnych (dzięki lampce LED) – np. wskazanie stanu pracy urządzenia.

Wskazówki Montażowe

Montaż łącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (grupa 1 – do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Umieść mechanizm w puszce instalacyjnej (Ø min. 60 mm) i zamocuj za pomocą pazurków (system rozpierający) lub wkrętów (jeśli puszka posiada ucha). Podłącz przewody zgodnie ze schematem – dla łącznika krzyżowego są to cztery zaciski (przełączanie dwóch linii). Po zakończeniu montażu załóż ramkę oraz klawisz/plakietkę, które nie wchodzą w skład mechanizmu. Moment dokręcania wkrętów – zgodnie z zaleceniami producenta (typowy ok. 0,5–0,8 Nm). Pamiętaj o zdjęciu folii ochronnej z osłony przeciwpyłowej po zakończeniu prac wykończeniowych.

FAQ

• Czy łącznik jest podświetlany? Jaką diodę zastosowano? Tak, łącznik wyposażono w energooszczędną lampkę LED o poborze prądu 0,15 mA. Dioda świeci się, gdy łącznik jest w pozycji załączonej, ułatwiając lokalizację w ciemności.
• Jaki stopień ochrony IP ma ten produkt? Producent nie deklaruje konkretnego stopnia IP – łącznik przeznaczony jest do montażu w suchych pomieszczeniach wewnętrznych. Transparentna osłona przeciwpyłowa chroni styki przed zabrudzeniem podczas montażu, ale nie stanowi uszczelnienia przed wilgocią.
• Czy łącznik krzyżowy może pracować w systemie schodowym? Tak, to jego podstawowe zastosowanie. Łącznik krzyżowy (symbol 752348) w połączeniu z dwoma łącznikami schodowymi umożliwia sterowanie jednym obwodem oświetlenia z trzech lub więcej miejsc.
