Łącznik krzyżowy (moduł) 16AX, 250V, zaciski śrubowe, srebrny mat DW7A.01/43 Simon 54 | DW7A.01/43 Kontakt Simon

Alternatywny kod produktu: WMDL-070x2x-043

Opis i Kluczowe Cechy

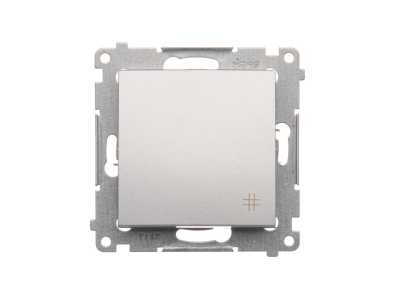

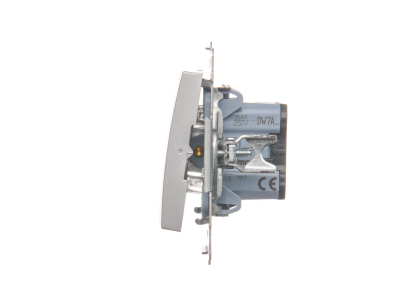

Łącznik krzyżowy Simon 54, model DW7A.01/43, to modułowy element przeznaczony do realizacji instalacji schodowych z dowolną liczbą punktów sterowania. Przystosowany do prądu znamionowego 16AX przy napięciu 250 V, co zapewnia niezawodne przełączanie obwodów oświetleniowych o znacznym obciążeniu. Wyposażony w zaciski śrubowe gwarantujące trwałe i pewne połączenie przewodów. Działa w trybie przełącznika (sprężyna nie odbija po zwolnieniu przycisku), co oznacza stabilne utrzymanie wybranego stanu styku.

• Prąd znamionowy 16AX: Umożliwia bezpieczną pracę w obwodach oświetleniowych o podwyższonym obciążeniu, bez ryzyka przegrzania styków.
• Napięcie znamionowe 250 V: Gwarantuje kompatybilność z typową instalacją domową i biurową (230 V/240 V).
• Zaciski śrubowe: Zapewniają łatwy, pewny i trwały montaż przewodów o odpowiednim przekroju, eliminując ryzyko poluzowania połączeń.
• Tryb przełącznika (z podtrzymaniem): Styk pozostaje w wybranym położeniu bez konieczności ciągłego przyciskania – idealne do klasycznych włączników schodowych.
• Kolor srebrny mat: Estetyczne wykończenie dopasowane do nowoczesnych rozdzielnic i osprzętu modułowego Simon 54.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących osprzętu elektroinstalacyjnego i aparatury modułowej. Posiada certyfikację CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż zgodnie z zaleceniami producenta gwarantuje niezawodne działanie w standardowych instalacjach.

Zastosowanie

Łącznik krzyżowy DW7A.01/43 znajduje zastosowanie wszędzie tam, gdzie konieczne jest sterowanie jednym obwodem oświetleniowym z więcej niż dwóch miejsc. Stanowi kluczowy element rozbudowanych instalacji schodowych i korytarzowych.

• Sterowanie oświetleniem na klatkach schodowych – włączanie/wyłączanie z dowolnej kondygnacji.
• Zarządzanie światłem w długich korytarzach, gdzie potrzebne są punkty sterowania przy wejściu, na środku i przy wyjściu.
• Tworzenie układów sterowania w obiektach użyteczności publicznej (biura, hotele) z wieloma punktami dostępu.
• Rozbudowa istniejących instalacji schodowych o dodatkowe miejsca załączania.

Wskazówki Montażowe

Montaż i podłączenie łącznika krzyżowego może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, zgodnie z obowiązującymi normami. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 w rozdzielnicy modułowej. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Momenty dokręcania zacisków oraz dopuszczalne przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta i obowiązującymi przepisami. Zastosowanie przewodów o przekroju niedostosowanym do prądu obciążenia grozi przegrzaniem i pożarem.

FAQ

• Czy łącznik krzyżowy posiada podświetlenie (LED)? W danych technicznych produktu nie przewidziano funkcji podświetlenia. Łącznik pracuje w standardowym trybie przełącznika bez elementów sygnalizacji świetlnej.
• Jaki jest stopień ochrony tego łącznika? Producent nie podaje konkretnego stopnia IP dla tego modelu. Jako aparatura modułowa do montażu w rozdzielnicy, standardowo zapewnia ochronę przed dotykiem po zainstalowaniu w obudowie o odpowiednim stopniu ochrony (np. IP30 lub wyższym).
• Czy łącznik działa jak przycisk (chwilowy) czy jak przełącznik (z podtrzymaniem)? Łącznik działa w trybie przełącznika – po wybraniu pozycji styk pozostaje w tym stanie (sprężyna nie odbija), co umożliwia trwałe załączenie lub wyłączenie obwodu.
