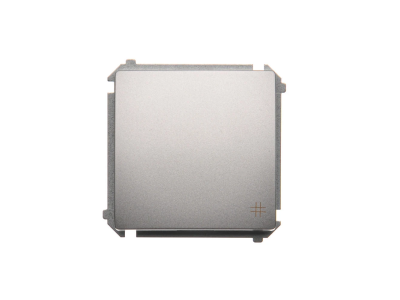

Łącznik krzyżowy (moduł) 10AX, 250V, zaciski śrubowe, srebrny mat BMW7.01/43 Simon Basic | BMW7.01/43 Kontakt Simon

Alternatywny kod produktu: WMUL-070xxx-4011

Opis i Kluczowe Cechy

Łącznik krzyżowy Simon Basic BMW7.01/43 to modułowy element instalacji schodowej, przeznaczony do umieszczania pomiędzy dwoma łącznikami schodowymi. Dzięki prądowi znamionowemu 10AX i napięciu 250V umożliwia bezpieczne przełączanie obwodów oświetleniowych w standardowych sieciach domowych i biurowych. Wyposażony w zaciski śrubowe, zapewnia trwałe i pewne połączenie przewodów. Produkt dostępny w kolorze srebrnym matowym.

• Prąd znamionowy 10AX: gwarantuje niezawodne przełączanie oświetlenia w obwodach o łącznej mocy do 2500W (przy 250V) bez ryzyka przeciążenia styków.
• Napięcie znamionowe 250V: pełna kompatybilność z jedno- i trójfazowymi sieciami 230/240V, co zapewnia uniwersalność zastosowania.
• Zaciski śrubowe: ułatwiają szybki i pewny montaż przewodów (zalecany przekrój dobrany do prądu obciążenia), bez potrzeby stosowania specjalnych narzędzi.
• Kolor srebrny mat: estetyczne wykończenie pasujące do nowoczesnych rozdzielnic i puszek instalacyjnych.
• Tryb pracy przełącznika: łącznik krzyżowy nie powraca samoczynnie po zwolnieniu – utrzymuje zadany stan połączeń, co jest kluczowe w układach schodowych.

Zgodność z Normami

Łącznik krzyżowy Simon Basic spełnia wymagania europejskich norm oraz posiada certyfikat CE. Produkt jest przeznaczony do montażu w instalacjach niskiego napięcia zgodnie z obowiązującymi przepisami.

Zastosowanie

Łącznik krzyżowy stosowany jest w instalacjach umożliwiających załączanie i wyłączanie oświetlenia z co najmniej trzech miejsc. Idealnie sprawdza się w przestrzeniach wymagających wygodnego sterowania światłem.

• Sterowanie oświetleniem na klatkach schodowych wielokondygnacyjnych budynków.
• Łatwe zarządzanie światłem w długich korytarzach lub holach.
• Zastosowanie w dużych pomieszczeniach biurowych, gdzie potrzebne są liczne punkty sterowania tym samym obwodem oświetleniowym.
• Tworzenie rozbudowanych układów schodowych z dowolną liczbą punktów sterowania – jeden lub więcej łączników krzyżowych montowanych pomiędzy dwoma łącznikami schodowymi.

Wskazówki Montażowe

Montaż oraz wszelkie prace instalacyjne mogą być wykonywane wyłącznie przez wykwalifikowanego elektryka z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Łącznik krzyżowy montuje się na szynie TH35 (DIN) w rozdzielnicy lub puszce. Dokręć zaciski śrubowe momentem zgodnym z dokumentacją producenta, używając przewodów o przekroju dobranym do prądu obciążenia (zgodnie z normami). Po zakończeniu montażu sprawdź poprawność połączeń i izolacji.

FAQ

• Czy łącznik krzyżowy posiada podświetlenie (LED)? Nie, produkt nie ma wbudowanego podświetlenia. Informacja o stanie załączenia widoczna jest wyłącznie po fizycznym położeniu dźwigni.
• Jaki jest stopień ochrony tego łącznika? Producent nie deklaruje konkretnego stopnia IP. W standardowej rozdzielnicy aparaty modułowe osiągają ochronę IP20 przed dotknięciem i ciałami stałymi. Podczas instalacji należy zapewnić osłonę zgodną z wymaganiami miejsca montażu.
• Jak działa przycisk – czy wraca po puszczeniu? Łącznik krzyżowy działa jak przełącznik (nie jak przycisk). Po zmianie położenia pozostaje w nowym stanie – nie sprężynuje samoczynnie do pozycji wyjściowej. Dzięki temu możliwe jest trwałe przełączenie obwodu między dwoma stanami.
