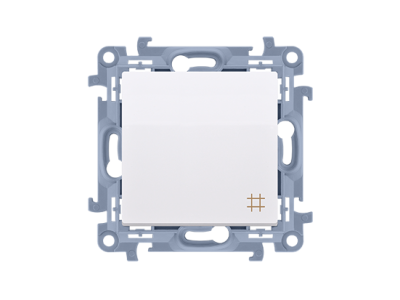

Łącznik krzyżowy (moduł) 10AX, 250V, zaciski śrubowe, biały CW7.01/11 Simon 10 | CW7.01/11 Kontakt Simon

Opis i Kluczowe Cechy

Łącznik krzyżowy (moduł) CW7.01/11 z serii Simon 10 to wysokiej klasy osprzęt elektroinstalacyjny, zaprojektowany z myślą o wymagających systemach sterowania oświetleniem. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 10AX, co pozwala na bezpieczne operowanie obciążeniami o charakterze rezystancyjnym oraz indukcyjnym przy napięciu znamionowym 250V. Mechanizm działa w trybie monostabilnym (przełącznik), co oznacza, że klawisz pozostaje w zadanej pozycji po naciśnięciu, zapewniając czytelną informację o stanie obwodu.

• Zaciski śrubowe: Solidne połączenie przewodów gwarantuje minimalną rezystancję styku i długotrwałą bezawaryjność.
• Prąd znamionowy 10AX: Przystosowany do nowoczesnych źródeł światła LED oraz tradycyjnych odbiorników.
• Kolor biały (RAL 9003): Uniwersalna estetyka pasująca do każdego wnętrza biurowego i mieszkalnego.
• Kompaktowy moduł: Pozwala na łatwy montaż w puszkach podtynkowych przy zachowaniu dużej przestrzeni na ułożenie przewodów.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania dyrektyw niskonapięciowych oraz posiada certyfikację potwierdzającą stopień ochrony IP20 (z możliwością podniesienia do IP44 przy zastosowaniu odpowiedniej uszczelki ramki). Materiały użyte do produkcji są odporne na promieniowanie UV, co zapobiega żółknięciu obudowy w trakcie eksploatacji.

Zastosowanie

Łącznik krzyżowy CW7.01/11 jest niezbędnym elementem w rozbudowanych instalacjach schodowych i korytarzowych. Montuje się go jako element pośredni pomiędzy dwoma łącznikami schodowymi. Dzięki zastosowaniu jednego lub wielu łączników krzyżowych, możliwe jest sterowanie tym samym źródłem światła z trzech lub więcej niezależnych punktów. Jest to rozwiązanie idealne do klatek schodowych w budynkach wielokondygnacyjnych, długich ciągów komunikacyjnych w biurowcach oraz przestronnych salonów.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowanego elektryka. Przed przystąpieniem do prac należy odłączyć zasilanie w obwodzie. Przewody o przekroju do 2,5 mm² należy odizolować na odpowiednią długość i pewnie osadzić w zaciskach śrubowych, dbając o właściwy moment dokręcania, aby uniknąć przegrzewania się styków. Mechanizm montowany jest w puszce podtynkowej za pomocą pazurków lub wkrętów. Po zamontowaniu modułu należy nałożyć dedykowaną ramkę z serii Simon 10.

FAQ

• Czy ten łącznik może działać samodzielnie? Nie, łącznik krzyżowy musi współpracować z dwoma łącznikami schodowymi, aby tworzyć funkcjonalny układ sterowania z wielu miejsc.
• Jaki jest stopień ochrony tego produktu? Standardowo produkt posiada stopień ochrony IP20, przeznaczony do montażu wewnątrz suchych pomieszczeń.
• Czy produkt zawiera ramkę w zestawie? Nie, jest to moduł (mechanizm z klawiszem). Ramkę należy dokupić osobno, wybierając odpowiedni wariant z serii Simon 10.
