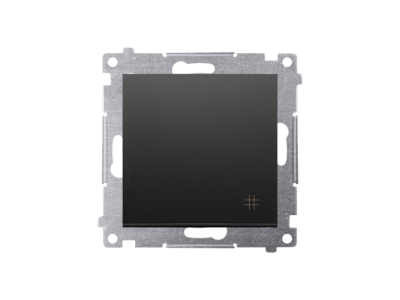

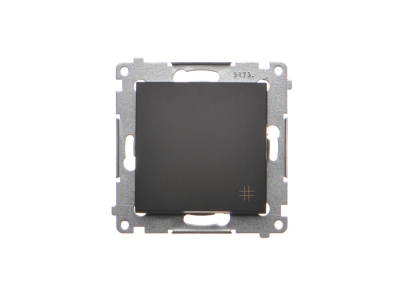

Łącznik krzyżowy (moduł) 10AX, 250V~, szybkozłącza, czarny mat, Simon 54 | DW7.01/49 Kontakt Simon

Opis i Kluczowe Cechy

Łącznik krzyżowy (moduł) z serii Simon 54 to zaawansowane rozwiązanie elektroinstalacyjne, zaprojektowane z myślą o najbardziej wymagających systemach sterowania oświetleniem. Produkt charakteryzuje się prądem znamionowym wynoszącym 10AX, co pozwala na bezpieczne przełączanie obciążeń o charakterze rezystancyjnym oraz indukcyjnym przy napięciu znamionowym 250V~. Wykończenie w kolorze czarny mat nadaje osprzętowi nowoczesny, elegancki wygląd, który doskonale wpisuje się w aktualne trendy architektoniczne.

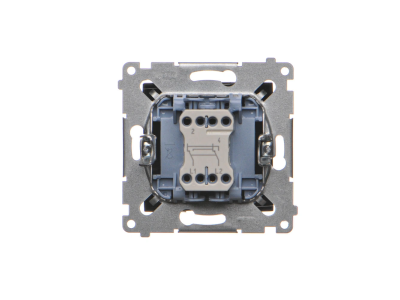

• Mechanizm szybkozłączy: Zastosowanie nowoczesnych szybkozłączy eliminuje konieczność używania narzędzi do mocowania przewodów, co znacząco skraca czas instalacji i gwarantuje stały docisk styku przez cały okres eksploatacji.
• Wysoka jakość materiałów: Wykonanie z tworzywa sztucznego o wysokiej odporności na zarysowania zapewnia trwałość estetyczną, a solidny mostek montażowy ułatwia precyzyjne osadzenie modułu w puszce.
• Prąd 10AX: Parametr ten oznacza zdolność do obsługi prądów łączeniowych dla lamp fluorescencyjnych, co jest kluczowe w nowoczesnych instalacjach LED i świetlówkowych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego niezawodność w zakresie łączników do stałych instalacji elektrycznych domowych i podobnych. Stopień ochrony IP20 (z możliwością podniesienia do IP44 przy zastosowaniu odpowiedniej ramki z uszczelką) gwarantuje bezpieczne użytkowanie wewnątrz budynków.

Zastosowanie

Łącznik krzyżowy jest niezbędnym elementem w rozbudowanych układach sterowania oświetleniem z wielu punktów. Instaluje się go pomiędzy dwoma łącznikami schodowymi, co umożliwia włączanie i wyłączanie tego samego źródła światła z trzech lub więcej lokalizacji. Jest to idealne rozwiązanie do klatek schodowych, długich korytarzy, przestronnych salonów oraz hal przemysłowych, gdzie ergonomia sterowania światłem jest priorytetem.

Wskazówki Montażowe

Montaż modułu DW7.01/49 powinien odbywać się w standardowej puszce podtynkowej o średnicy 60 mm. Dzięki zastosowaniu szybkozłączy, instalator powinien jedynie odizolować końcówkę przewodu na odpowiednią długość (zgodnie z przymiarem na korpusie) i wsunąć ją w zacisk. Mechanizm pazurkowy oraz wkręty montażowe pozwalają na stabilne osadzenie w puszce nawet przy nierównościach tynku. Należy pamiętać, aby przed przystąpieniem do prac odłączyć zasilanie w obwodzie.

FAQ

• Czy ten łącznik pasuje do ramek innych producentów? Nie, moduł jest dedykowany wyłącznie do ramek z serii Simon 54 Nature lub Simon 54 Premium.
• Czy można go zamontować w łazience? Tak, pod warunkiem zastosowania ramki z uszczelką, która podniesie stopień ochrony do IP44.
• Czy produkt zawiera ramkę w zestawie? Nie, jest to moduł sprzedawany bez ramki zewnętrznej, którą należy dokupić osobno zgodnie z preferencjami kolorystycznymi.
