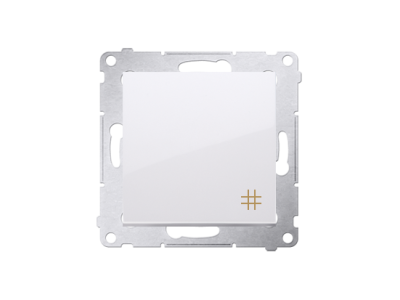

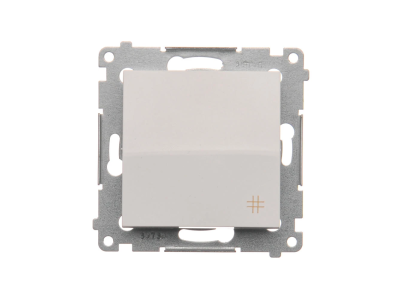

Łącznik krzyżowy (moduł) 10AX, 250V, szybkozłącza, biały DW7.01/11 Simon 54 | DW7.01/11 Kontakt Simon

Opis i Kluczowe Cechy

Łącznik krzyżowy (moduł) DW7.01/11 z serii Simon 54 to wysokiej klasy osprzęt elektroinstalacyjny, zaprojektowany z myślą o zaawansowanych systemach sterowania oświetleniem. Urządzenie charakteryzuje się prądem znamionowym 10AX, co pozwala na bezpieczne operowanie obciążeniami o charakterze rezystancyjnym oraz indukcyjnym przy napięciu znamionowym 250V AC. Mechanizm działa w trybie monostabilnym (przełącznikowym), co oznacza, że klawisz pozostaje w zadanej pozycji po naciśnięciu, nie powracając samoczynnie do stanu pierwotnego.

• Szybkozłącza: Zastosowanie nowoczesnych zacisków bezśrubowych typu szybkozłącze znacząco skraca czas instalacji oraz gwarantuje stały docisk przewodu, eliminując ryzyko poluzowania się styku pod wpływem drgań lub zmian temperatury.
• Seria Simon 54: Modułowa konstrukcja pozwala na łatwe dopasowanie do ramek wielokrotnych, zapewniając estetyczny wygląd w nowoczesnych wnętrzach.
• Trwałość: Wykonanie z wysokiej jakości tworzywa termoplastycznego odpornego na promieniowanie UV zapewnia długowieczność i odporność na zarysowania.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego niezawodność w zakresie łączników do stałych instalacji elektrycznych domowych i podobnych. Posiada certyfikat CE oraz stopień ochrony IP20 (z możliwością podniesienia do IP44 przy zastosowaniu odpowiedniej uszczelki ramki), co czyni go bezpiecznym rozwiązaniem do standardowych zastosowań wewnętrznych.

Zastosowanie

Łącznik krzyżowy DW7.01/11 jest niezbędnym elementem rozbudowanych instalacji oświetleniowych typu schodowego. Jego głównym zadaniem jest umożliwienie sterowania jednym źródłem światła z trzech lub więcej różnych punktów. W typowej konfiguracji łącznik krzyżowy montuje się pomiędzy dwoma łącznikami schodowymi. Dzięki możliwości szeregowego łączenia wielu modułów krzyżowych, system ten idealnie sprawdza się na klatkach schodowych o wielu kondygnacjach, w długich korytarzach biurowych oraz w przestronnych salonach i halach produkcyjnych.

Wskazówki Montażowe

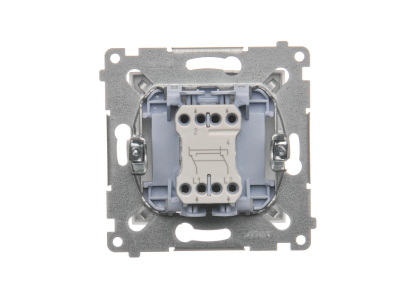

Montaż modułu powinien być przeprowadzony w standardowej puszce podtynkowej o średnicy 60 mm. Dzięki zastosowaniu szybkozłączy, instalator może wsunąć odizolowane końcówki przewodów bezpośrednio do zacisków, co eliminuje konieczność używania śrubokręta do dokręcania styków. Zaleca się stosowanie przewodów o przekroju dostosowanym do obciążenia obwodu (zazwyczaj 1,5 mm² lub 2,5 mm²). Solidny mostek montażowy z galwanizowanej stali posiada specjalne nacięcia ułatwiające precyzyjne pozycjonowanie modułu w ramkach wielokrotnych.

FAQ

• Czy ten łącznik może działać samodzielnie? Nie, łącznik krzyżowy musi współpracować z co najmniej dwoma łącznikami schodowymi, aby tworzyć funkcjonalny układ sterowania z wielu miejsc.
• Czy produkt zawiera ramkę w zestawie? Nie, jest to moduł (wkład). Ramkę zewnętrzną z serii Simon 54 należy dokupić osobno, dopasowując ją do koloru i materiału wykończenia wnętrza.
• Jakie jest maksymalne obciążenie łącznika? Prąd znamionowy wynosi 10AX, co oznacza, że łącznik jest przystosowany do obciążeń świetlówkowych i indukcyjnych do wartości 10 Amperów.
