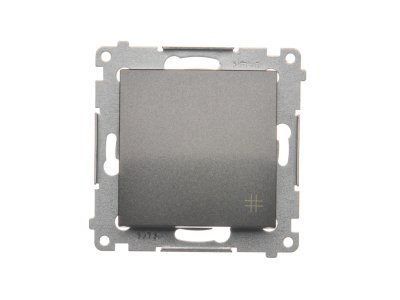

Łącznik krzyżowy (moduł) 10AX, 250V, szybkozłącza, antracyt DW7.01/48 Simon 54 | DW7.01/48 Kontakt Simon

Opis i Kluczowe Cechy

Łącznik krzyżowy (moduł) DW7.01/48 z serii Simon 54 to zaawansowane rozwiązanie elektroinstalacyjne, zaprojektowane z myślą o wymagających systemach sterowania oświetleniem. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 10AX, co pozwala na bezpieczne przełączanie obciążeń rezystancyjnych oraz indukcyjnych przy napięciu znamionowym 250V AC. Wykończenie w eleganckim kolorze antracytowym sprawia, że moduł doskonale wpisuje się w nowoczesne aranżacje wnętrz biurowych i mieszkalnych.

• Mechanizm bezstykowy: Działa na zasadzie klasycznego przełącznika, gdzie klawisz pozostaje w zadanej pozycji po naciśnięciu, co zapewnia intuicyjną obsługę.
• Szybkozłącza: Zastosowanie nowoczesnych zacisków bezśrubowych (szybkozłączy) znacząco skraca czas montażu i gwarantuje stałą siłę docisku przewodu, eliminując ryzyko poluzowania się styku pod wpływem drgań.
• Solidna konstrukcja: Metalowy mostek montażowy zapewnia sztywność i precyzyjne przyleganie do puszki podtynkowej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego niezawodność w zakresie łączników do stałych instalacji elektrycznych domowych i podobnych. Stopień ochrony IP20 (z możliwością podniesienia do IP44 przy zastosowaniu odpowiedniej uszczelki ramki) gwarantuje bezpieczne użytkowanie wewnątrz budynków.

Zastosowanie

Łącznik krzyżowy DW7.01/48 jest niezbędnym elementem rozbudowanych instalacji schodowych. Jego głównym zadaniem jest umożliwienie sterowania jednym źródłem światła z trzech lub więcej punktów. W typowej konfiguracji łącznik ten montuje się pomiędzy dwoma łącznikami schodowymi. Dzięki temu rozwiązaniu użytkownik może zarządzać oświetleniem na wielu kondygnacjach klatek schodowych, w długich korytarzach czy przestronnych salonach z wieloma wejściami.

Wskazówki Montażowe

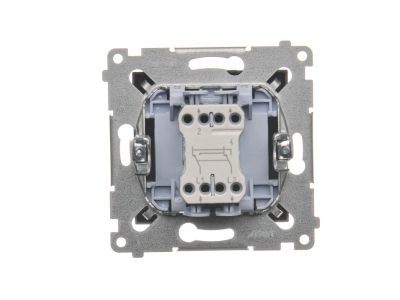

Montaż modułu powinien odbywać się w standardowej puszce podtynkowej o średnicy 60 mm. Dzięki zastosowaniu szybkozłączy, instalator może w łatwy sposób wprowadzić odizolowane końcówki przewodów o przekroju do 2,5 mm². Należy pamiętać o zachowaniu odpowiedniej kolejności połączeń w układzie krzyżowym – przewody komunikacyjne z pierwszego łącznika schodowego wpinamy w jedną parę zacisków, a przewody prowadzące do drugiego łącznika schodowego w drugą parę. Czytelne oznaczenia na korpusie mechanizmu ułatwiają poprawną identyfikację wejść i wyjść.

FAQ

• Czy ten łącznik posiada podświetlenie? Model DW7.01/48 jest modułem podstawowym bez wbudowanego podświetlenia LED.
• Czy mogę zamontować ten produkt w ramce wielokrotnej? Tak, moduły serii Simon 54 są w pełni kompatybilne z ramkami wielokrotnymi (Nature oraz Premium) tego samego producenta.
• Jaki jest maksymalny prąd obciążenia? Łącznik jest przystosowany do prądu 10AX, co oznacza, że jest odporny na prądy udarowe występujące przy załączaniu nowoczesnych źródeł światła LED.
