Łącznik krzyżowy (mechanizm) 10AX, 250V, szybkozłącza SW7M Simon 54 | SW7M Kontakt Simon

Opis i Kluczowe Cechy

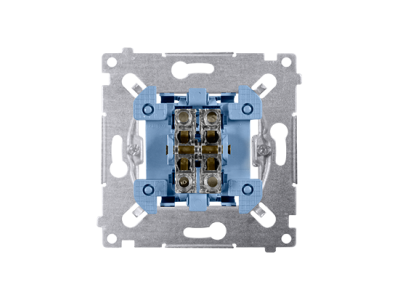

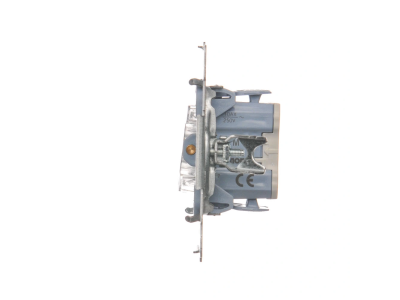

Łącznik krzyżowy SW7M z serii Simon 54 to zaawansowany mechanizm elektroinstalacyjny zaprojektowany z myślą o wymagających systemach sterowania oświetleniem. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 10AX, co pozwala na bezpieczne przełączanie obciążeń o charakterze rezystancyjnym oraz indukcyjnym przy napięciu znamionowym 250V AC. Kluczowym elementem konstrukcyjnym są nowoczesne szybkozłącza, które eliminują konieczność używania narzędzi podczas mocowania przewodów, co znacząco skraca czas instalacji i gwarantuje stały docisk styku przez cały okres eksploatacji. Mechanizm działa w trybie bistabilnym (przełącznym), co oznacza, że po naciśnięciu klawisz pozostaje w zadanej pozycji, zapewniając czytelną informację o stanie obwodu.

• Prąd znamionowy 10AX zapewniający wysoką trwałość styków przy obciążeniach świetlówkowych.
• System szybkozłączy ułatwiający pewny montaż przewodów sztywnych.
• Solidny mostek montażowy wykonany z materiału odpornego na odkształcenia.
• Kompatybilność z ramkami serii Simon 54 Nature oraz Simon 54 Premium.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1 dotyczącą łączników do stałych instalacji elektrycznych domowych i podobnych. Dzięki zastosowaniu wysokiej jakości tworzyw sztucznych o właściwościach samogasnących, mechanizm SW7M minimalizuje ryzyko rozprzestrzeniania się ognia w przypadku awarii instalacji. Stopień ochrony IP20 (z możliwością podniesienia do IP44 przy zastosowaniu odpowiedniej uszczelki ramki) gwarantuje bezpieczne użytkowanie w standardowych warunkach wewnętrznych.

Zastosowanie

Łącznik krzyżowy SW7M znajduje zastosowanie w rozbudowanych układach sterowania oświetleniem z wielu punktów. Jest on niezbędnym elementem instalacji w przypadku, gdy oświetlenie ma być sterowane z więcej niż dwóch miejsc (np. na klatkach schodowych o wielu kondygnacjach, w długich korytarzach lub przestronnych salonach). W schemacie elektrycznym łącznik krzyżowy montowany jest zawsze pomiędzy dwoma łącznikami schodowymi. Możliwość kaskadowego łączenia wielu mechanizmów SW7M pozwala na stworzenie systemu sterowania z dowolnej liczby punktów, co znacząco podnosi komfort użytkowania obiektu.

Wskazówki Montażowe

Montaż mechanizmu SW7M powinien być przeprowadzony w standardowej puszce podtynkowej o średnicy 60 mm. Przed przystąpieniem do prac należy upewnić się, że napięcie w obwodzie zostało odłączone. Przewody należy odizolować na długości wskazanej na obudowie mechanizmu, a następnie wsunąć w odpowiednie zaciski szybkozłączy. Dzięki specjalnym nacięciom na mostku, możliwe jest precyzyjne wypoziomowanie mechanizmu w zestawie wielokrotnym. Po zamontowaniu mechanizmu w puszce za pomocą pazurków lub wkrętów, należy nałożyć dedykowany klawisz oraz ramkę wykończeniową z serii Simon 54.

FAQ

• Czy łącznik SW7M może pracować samodzielnie? Nie, łącznik krzyżowy musi współpracować z dwoma łącznikami schodowymi, aby poprawnie realizować funkcję sterowania oświetleniem z trzech lub więcej miejsc.
• Czy do montażu przewodów potrzebuję śrubokręta? W przypadku zacisków prądowych nie – mechanizm wyposażony jest w szybkozłącza. Śrubokręt będzie potrzebny jedynie do przykręcenia mechanizmu do puszki montażowej.
• Czy produkt zawiera klawisz w zestawie? Prezentowany produkt to sam mechanizm. Klawisz oraz ramkę należy dokupić osobno, dopasowując je do kolorystyki wnętrza.
