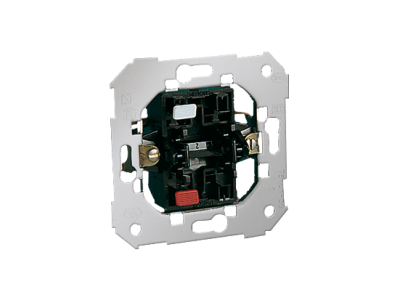

Łącznik krzyżowy (mechanizm) 10AX, 250V, szybkozłącza 75251-39 Simon 82 | 75251-39 Kontakt Simon

Alternatywny kod produktu: W7-5251-39xxx-xxxx

Opis i Kluczowe Cechy

Łącznik krzyżowy (mechanizm) Simon 82, symbol 75251-39, o prądzie znamionowym 10AX i napięciu 250V, wyposażony w szybkozłącza ułatwiające montaż. Przeznaczony do tworzenia instalacji schodowych z możliwością sterowania z dowolnej liczby punktów.

• Prąd znamionowy 10AX: pozwala na bezpieczne sterowanie obwodami oświetleniowymi o łącznym obciążeniu do 10 A (np. żarówki, LED) bez ryzyka przeciążenia styków.
• Napięcie znamionowe 250 V: kompatybilność z typowymi instalacjami jednofazowymi – standard w budynkach mieszkalnych i biurowych.
• Szybkozłącza: umożliwiają szybkie i pewne podłączenie przewodów bez użycia dodatkowych narzędzi, co skraca czas montażu.
• Funkcja przełącznika (nie przycisku): po ustawieniu dźwigni w wybranej pozycji pozostaje ona w tym stanie, co zapewnia stabilne, niezawodne sterowanie.
• Zastosowanie w instalacjach schodowych: montowany pomiędzy dwoma łącznikami schodowymi pozwala na sterowanie oświetleniem z dowolnej liczby punktów (kondygnacji).

Zgodność z Normami

Produkt jest zgodny z wymogami europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Zapewnia bezpieczną pracę w instalacjach elektrycznych pod warunkiem prawidłowego montażu i użytkowania.

Zastosowanie

Łącznik krzyżowy Simon 82 znajduje zastosowanie wszędzie tam, gdzie wymagane jest sterowanie oświetleniem z wielu niezależnych miejsc. Sprawdza się w:

• Instalacjach schodowych – umożliwia włączanie/wyłączanie światła na każdej kondygnacji.
• Długich korytarzach – sterowanie oświetleniem z kilku punktów bez konieczności powrotu do głównego wyłącznika.
• Dużych pomieszczeniach (salony, hole) – wygoda użytkowania dzięki sterowaniu z różnych stref.
• Obiektach użyteczności publicznej – wszędzie tam, gdzie potrzebna jest elastyczność sterowania oświetleniem.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowanego elektryka z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Łącznik montuje się w standardowej puszce instalacyjnej zgodnie ze schematem połączeń instalacji schodowej. Przekrój przewodów należy dobrać do obciążenia – dla prądu 10AX zalecany minimalny przekrój 1,5 mm². Połączenia wykonaj za pomocą szybkozłączy, upewniając się o prawidłowym dociśnięciu przewodu. Po zakończeniu montażu sprawdź poprawność działania przed załączeniem napięcia.

FAQ

• Do czego służy łącznik krzyżowy? Służy do sterowania oświetleniem z trzech lub więcej miejsc. Montuje się go pomiędzy dwoma łącznikami schodowymi, umożliwiając dodanie dowolnej liczby punktów sterowania.
• Czy ten łącznik działa jak przycisk dzwonkowy (monostabilny)? Nie – jest to łącznik dwustabilny (przełącznik). Po zmianie położenia dźwigni pozostaje w tej pozycji, co jest wymagane w instalacjach schodowych.
• Czy do tego łącznika potrzebna jest ramka? Tak, dostarczany jest wyłącznie mechanizm bez ramki. Ramkę należy dokupić oddzielnie, wybierając z oferty Simon 82 (linie Original lub Select).
