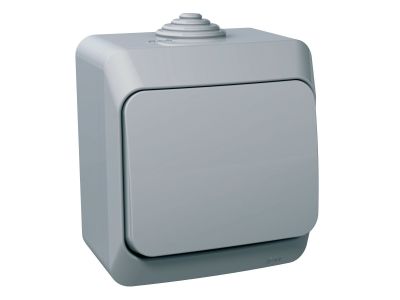

Łącznik krzyżowy IP44 16A szary Cedar plus | WDE000670 Schneider Electric

Opis i Kluczowe Cechy

Łącznik krzyżowy IP44 o symbolu WDE000670 marki Schneider Electric, seria Cedar Plus, przeznaczony jest do sterowania odbiornikami w instalacjach natynkowych. Dzięki obciążalności prądowej 16A umożliwia bezpieczną pracę w obwodach oświetleniowych i innych odbiornikach o znacznym poborze mocy, bez ryzyka przegrzania styków. Stopień ochrony IP44 gwarantuje ochronę przed bryzgami wody i ciałami stałymi o średnicy powyżej 1 mm, co pozwala na stosowanie w pomieszczeniach wilgotnych oraz na zewnątrz pod zadaszeniem. Produkt montowany jest natynkowo, a jego kompaktowe wymiary (66 x 79 x 48 mm) ułatwiają instalację.

• Obciążalność prądowa 16 A: Umożliwia podłączenie odbiorników o dużej mocy, zapewniając stabilną i bezpieczną pracę bez przeciążania styków.
• Stopień ochrony IP44: Chroni przed wnikaniem wilgoci i pyłu, co zwiększa trwałość łącznika w trudniejszych warunkach środowiskowych (np. łazienki, piwnice, tarasy).
• Montaż natynkowy: Szybki i prosty montaż bez konieczności kucia ścian – idealny w modernizacjach i instalacjach widocznych.
• Łącznik krzyżowy: Pozwala na realizację funkcji załączania/wyłączania obwodu z dowolnej ilości punktów (w połączeniu z łącznikami schodowymi).
• Wykonanie w kolorze szarym (seria Cedar Plus): Estetyczny, neutralny wygląd pasujący do większości aranżacji wnętrz i instalacji natynkowych.

Zgodność z Normami

Łącznik krzyżowy Schneider Electric spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Produkt został zaprojektowany zgodnie z obowiązującymi standardami dla osprzętu elektroinstalacyjnego, co gwarantuje niezawodność i bezpieczeństwo użytkowania w instalacjach domowych i przemysłowych.

Zastosowanie

Łącznik krzyżowy IP44 sprawdza się wszędzie tam, gdzie konieczne jest sterowanie oświetleniem lub innymi odbiornikami z wielu niezależnych miejsc. Dzięki podwyższonemu stopniowi ochrony może być stosowany w pomieszczeniach wilgotnych oraz na zewnątrz pod osłoną.

• Sterowanie oświetleniem w korytarzach, klatkach schodowych i długich ciągach komunikacyjnych z dowolnej liczby punktów.
• Załączanie i wyłączanie oświetlenia w dużych pomieszczeniach (hale, magazyny, warsztaty) z wielu stanowisk.
• Instalacje w strefach wilgotnych – łazienki, pralnie, pomieszczenia gospodarcze – dzięki stopniowi ochrony IP44.
• Zastosowanie w systemach oświetlenia zewnętrznego (pod zadaszeniem, na tarasach, w altanach) jako element łączników schodowych.

Wskazówki Montażowe

Montaż łącznika krzyżowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Łącznik montowany jest natynkowo – należy go umieścić na płaskiej, stabilnej powierzchni. Przekrój przewodów dobierz do obciążalności prądowej 16 A (zalecany przekrój min. 1,5 mm² dla Cu). Dokręć zaciski zgodnie z momentem dokręcania podanym w dokumentacji producenta. Po zainstalowaniu sprawdź poprawność działania łącznika przed ponownym włączeniem napięcia.

FAQ

• Czy łącznik krzyżowy ma podświetlenie LED? Model WDE000670 nie posiada wbudowanego podświetlenia. Jest to standardowy łącznik krzyżowy bez elementów sygnalizacyjnych.
• Jaki stopień ochrony ma ten łącznik? Stopień ochrony wynosi IP44, co oznacza ochronę przed bryzgami wody z każdego kierunku oraz przed ciałami stałymi większymi niż 1 mm. Może być stosowany w pomieszczeniach wilgotnych.
• Czy łącznik krzyżowy działa jako zwierny czy rozwierny? Łącznik krzyżowy jest przeznaczony do pracy w układzie z łącznikami schodowymi. Jego styki zmieniają stan przy każdym naciśnięciu – nie ma stałego trybu zwiernego lub rozwiernego. W obwodzie działa jako przełącznik krzyżujący fazy.
