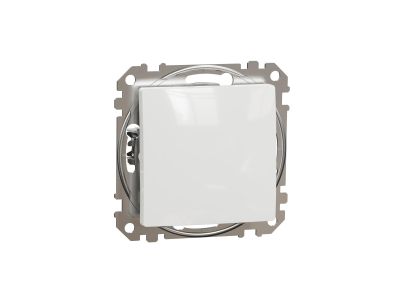

Łącznik krzyżowy, biały, Sedna Design & Elements | SDD111107 Schneider Electric

Opis i Kluczowe Cechy

Łącznik krzyżowy z serii Sedna Design & Elements od renomowanego producenta Schneider Electric to zaawansowane rozwiązanie elektroinstalacyjne, które łączy nowoczesną estetykę z wysoką niezawodnością techniczną. Produkt charakteryzuje się lśniącym wykończeniem w kolorze białym, uzyskanym dzięki zastosowaniu wysokiej jakości tworzywa termoplastycznego o zwiększonej odporności na promieniowanie UV. Dzięki temu mechanizm zachowuje swoją pierwotną barwę i strukturę nawet przy długotrwałej ekspozycji na światło słoneczne.

• Wydajność prądowa: Prąd znamionowy 10 AX pozwala na bezpieczne załączanie obciążeń o mocy do 2300 W, co czyni go idealnym do nowoczesnych systemów oświetleniowych LED oraz tradycyjnych źródeł światła.
• Solidna konstrukcja: Kompaktowe wymiary (73x73 mm) oraz głębokość wystawania wynosząca zaledwie 24 mm ułatwiają montaż w standardowych puszkach podtynkowych.
• Zaciski śrubowe: Zastosowanie sprawdzonych zacisków śrubowych gwarantuje trwałe i pewne połączenie przewodów, minimalizując ryzyko poluzowania się styków w czasie eksploatacji.
• Stopień ochrony IP20: Urządzenie jest przystosowane do pracy w suchych pomieszczeniach wewnętrznych, zapewniając ochronę przed dostępem do części niebezpiecznych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Wykorzystane tworzywo termoplastyczne jest materiałem samogasnącym, co podnosi poziom bezpieczeństwa przeciwpożarowego instalacji. Seria Sedna Design & Elements przechodzi rygorystyczne testy jakościowe Schneider Electric, co potwierdza jej trwałość mechaniczną i elektryczną w cyklu wieloletniej eksploatacji.

Zastosowanie

Łącznik krzyżowy SDD111107 znajduje zastosowanie przede wszystkim w rozbudowanych układach sterowania oświetleniem. Jest on niezbędnym elementem instalacji, w których zachodzi potrzeba załączania i wyłączania tego samego źródła światła z trzech lub więcej różnych punktów. W takim układzie łącznik krzyżowy montowany jest pomiędzy dwoma łącznikami schodowymi. Jest to idealne rozwiązanie do:

• Klatek schodowych w budynkach wielopiętrowych,
• Długich korytarzy i ciągów komunikacyjnych,
• Przestronnych salonów z wieloma wejściami,
• Hal magazynowych i biur typu open space.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla bezawaryjnej pracy łącznika. Przed przystąpieniem do prac należy upewnić się, że zasilanie zostało odłączone. Zaleca się przestrzeganie poniższych wytycznych:

• Przygotowanie przewodów: Należy zdjąć izolację z kabla na długości dokładnie 13 mm, co zapewnia optymalny styk w zacisku śrubowym bez ryzyka wystawania nieizolowanych części pod napięciem.
• Montaż podtynkowy: Mechanizm należy osadzić w puszce instalacyjnej za pomocą pazurków lub wkrętów montażowych, dbając o wypoziomowanie urządzenia.
• Kompatybilność: Należy pamiętać, że produkty z serii Sedna Design & Elements nie są kompatybilne ze starszą serią Sedna. Wymagają dedykowanych ramek z tej samej linii wzorniczej.

FAQ

• Czy ten łącznik może pracować samodzielnie jako zwykły włącznik? Tak, urządzenie może pełnić funkcję tradycyjnego łącznika jednobiegunowego, jednak jego głównym przeznaczeniem jest praca w układach schodowo-krzyżowych.
• Jaki jest maksymalny prąd obciążenia? Łącznik jest przystosowany do prądu 10 AX, co odpowiada maksymalnej mocy 2300 W przy napięciu 230V.
• Czy ramka znajduje się w zestawie? Produkty z serii Sedna Design & Elements są zazwyczaj sprzedawane jako mechanizmy z plakietką, a ramki należy dokupić osobno, co pozwala na dowolną personalizację kolorystyczną.
