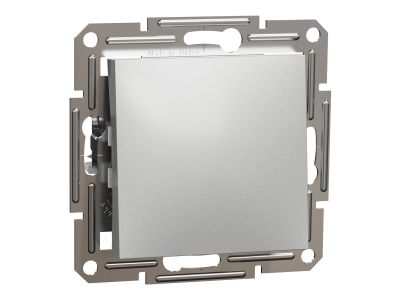

Łącznik krzyżowy bez ramki aluminium, Asfora | EPH0500161 Schneider Electric

Opis i Kluczowe Cechy

Łącznik krzyżowy serii Asfora marki Schneider Electric (symbol EPH0500161) w kolorze aluminium przeznaczony jest do sterowania oświetleniem i innymi odbiornikami o maksymalnym prądzie 10 AX. Mechanizm wyposażono w bezgwintowe zaciski przyspieszające podłączenie oraz solidną metalową ramkę montażową z nacięciami ułatwiającymi pozycjonowanie. Długie pazury z metalowymi prowadnicami zapewniają stabilny montaż w puszce instalacyjnej. Produkt może być stosowany w ramkach wielokrotnych serii Asfora (ramki ozdobne dokupowane osobno).

• Obciążalność 10 AX: gwarantuje bezpieczną pracę w obwodach oświetleniowych i przy małych odbiornikach bez ryzyka przeciążenia styków.
• Zaciski bezgwintowe (push-in): umożliwiają szybkie i pewne podłączenie przewodów bez użycia narzędzi, skracając czas montażu.
• Metalowa ramka montażowa z nacięciami: zwiększa sztywność konstrukcji i ułatwia wypoziomowanie mechanizmu w puszce.
• Czytelny schemat i oznaczenie zacisków: redukuje ryzyko pomyłki podczas okablowania, szczególnie przy instalacjach wieloobwodowych.
• Możliwość montażu w ramkach wielokrotnych: pozwala na tworzenie spójnych aranżacji z gniazdami i łącznikami w jednej ramce serii Asfora.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Jako łącznik instalacyjny przeznaczony do użytku w suchych pomieszczeniach spełnia wymagania bezpieczeństwa elektrycznego dla instalacji niskiego napięcia.

Zastosowanie

Łącznik krzyżowy Asfora stosuje się przede wszystkim w instalacjach umożliwiających sterowanie jednym odbiornikiem z trzech lub więcej punktów. Sprawdza się zarówno w typowych obwodach oświetleniowych, jak i przy załączaniu innych urządzeń o maksymalnym prądzie 10 AX.

• Sterowanie oświetleniem w korytarzach, klatkach schodowych i dużych pomieszczeniach z wielu miejsc (w połączeniu z łącznikami schodowymi).
• Załączanie wentylatorów, rolet lub małych urządzeń domowych o mocy nieprzekraczającej obciążalności 10 AX.
• W systemach automatyki budynkowej jako element lokalnego sterowania odbiornikami.
• Modernizacja istniejących instalacji – dzięki uniwersalnemu wymiarowi i kompatybilności z ramkami wielokrotnymi.

Wskazówki Montażowe

Montaż łącznika krzyżowego może być wykonywany wyłącznie przez osoby z uprawnieniami SEP, po uprzednim odłączeniu napięcia w obwodzie. Mechanizm przeznaczony jest do instalacji w standardowej puszce instalacyjnej (Ø 60 mm). Przed montażem należy dobrać przekrój przewodów do obciążenia (max 10 AX). Zaciski bezgwintowe akceptują przewody sztywne o przekroju do 2,5 mm² – wprowadzić odizolowany koniec przewodu do otworu aż do oporu. Solidną ramkę metalową mocuje się za pomocą pazurów, a nacięcia ułatwiają wypoziomowanie. Produkt może być łączony w ramkach wielokrotnych – należy stosować oryginalne ramki serii Asfora.

FAQ

• Czy łącznik ma wbudowane podświetlenie? Nie, produkt nie posiada podświetlenia ani wskaźnika LED. Jest to standardowy mechanizm przeznaczony do tradycyjnych obwodów sterowania.
• Jaki stopień ochrony IP ma łącznik? Producent nie podaje konkretnego stopnia ochrony IP. Urządzenie przeznaczone jest do montażu w suchych pomieszczeniach wewnętrznych, zgodnie z ogólnymi zasadami dla łączników instalacyjnych.
• Czy ramka ozdobna jest dołączona do produktu? Nie, w zestawie znajduje się tylko mechanizm łącznika krzyżowego w kolorze aluminium oraz metalowa ramka montażowa. Ramki ozdobne serii Asfora (w sześciu kolorach) należy dokupić osobno.
