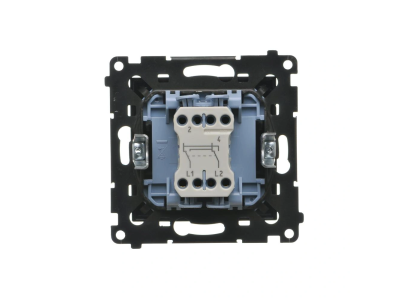

Łącznik krzyżowy bez piktogramu (moduł) 10 AX, 250 V~, szybkozłącza, Czarny mat Simon 55 | TW7.01/X/149 Kontakt Simon

Opis i Kluczowe Cechy

Łącznik krzyżowy z serii Simon 55 to zaawansowany moduł elektroinstalacyjny, zaprojektowany z myślą o nowoczesnych systemach sterowania oświetleniem. Produkt charakteryzuje się eleganckim wykończeniem w kolorze czarnego matu (kod koloru 149), co sprawia, że idealnie wpisuje się w aktualne trendy architektoniczne. Prąd znamionowy wynoszący 10 AX pozwala na bezpieczną współpracę z obciążeniami o charakterze indukcyjnym oraz pojemnościowym, co jest kluczowe przy nowoczesnych źródłach światła LED. Napięcie znamionowe 250 V~ gwarantuje pełną kompatybilność ze standardowymi sieciami energetycznymi. Zastosowanie innowacyjnych szybkozłączy eliminuje konieczność używania narzędzi podczas mocowania przewodów, co znacząco skraca czas instalacji i zapewnia stały docisk styku przez cały okres eksploatacji.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego niezawodność w zakresie łączników do stałych instalacji elektrycznych domowych i podobnych. Stopień ochrony IP20 (z możliwością podniesienia do IP44 przy zastosowaniu odpowiedniej uszczelki ramki) zapewnia ochronę przed dostępem do części niebezpiecznych. Materiały użyte do produkcji, w tym wysokiej jakości tworzywo termoplastyczne wzmocnione dodatkami uszlachetniającymi, są odporne na promieniowanie UV oraz procesy starzenia.

Zastosowanie

Łącznik krzyżowy jest niezbędnym elementem w rozbudowanych układach sterowania oświetleniem z wielu punktów. Stosuje się go w instalacjach schodowych i korytarzowych pomiędzy dwoma łącznikami schodowymi, co umożliwia włączanie i wyłączanie światła z dowolnego piętra lub końca długiego ciągu komunikacyjnego. Dzięki braku piktogramu na froncie, moduł zachowuje minimalistyczny wygląd, co pozwala na jego uniwersalne zastosowanie w biurach, hotelach oraz luksusowych apartamentach, gdzie estetyka detali ma kluczowe znaczenie.

Wskazówki Montażowe

• Montaż podtynkowy w standardowej puszce instalacyjnej o średnicy 60 mm przy użyciu pazurków lub wkrętów.
• Zastosowanie szybkozłączy pozwala na wprowadzenie przewodów sztywnych (drut) o przekroju do 2,5 mm² bez użycia śrubokręta.
• Przed przystąpieniem do montażu należy upewnić się, że zasilanie w obwodzie jest odłączone.
• Moduł wymaga dobrania odpowiedniej ramki z serii Simon 55 (pojedynczej lub wielokrotnej).
• Głębokość wbudowania mechanizmu została zoptymalizowana, aby pozostawić maksymalną przestrzeń na ułożenie przewodów w puszce.

FAQ

• Czy ten łącznik może pracować samodzielnie? Nie, łącznik krzyżowy musi współpracować z dwoma łącznikami schodowymi w celu poprawnego działania układu wielopunktowego.
• Czy czarny mat jest odporny na odciski palców? Tak, specjalna powłoka matowa w serii Simon 55 ogranicza widoczność zabrudzeń i odcisków palców, ułatwiając utrzymanie czystości.
• Czy produkt nadaje się do montażu w łazience? Tak, pod warunkiem zastosowania ramki z uszczelką, co pozwoli na uzyskanie stopnia ochrony IP44, chroniącego przed bryzgami wody.
