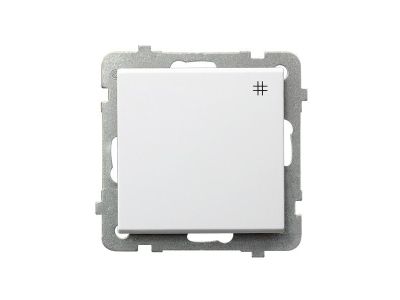

Łącznik krzyżowy 16AX, zaciski bezgwintowe, biały, Sonata | ŁP-4R/m/00 Ospel

Opis i Kluczowe Cechy

Łącznik krzyżowy z serii Sonata, oznaczony symbolem ŁP-4R/m/00, to zaawansowany osprzęt elektroinstalacyjny łączący nowoczesną estetykę z wysoką wytrzymałością prądową. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 16AX, co oznacza, że jest przystosowane nie tylko do standardowych obciążeń rezystancyjnych, ale również do bezpiecznego załączania obciążeń o charakterze indukcyjnym i fluorescencyjnym, typowych dla nowoczesnych systemów oświetleniowych LED. Mechanizm został wyposażony w zaciski bezgwintowe (szybkozłączki), które znacząco skracają czas instalacji oraz gwarantują stałą siłę docisku przewodu, eliminując ryzyko poluzowania się styku pod wpływem drgań lub zmian temperatury. Białe wykończenie o wysokim połysku sprawia, że produkt idealnie wpisuje się w minimalistyczne i nowoczesne aranżacje wnętrz.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego niezawodność w zakresie parametrów elektrycznych oraz wytrzymałości mechanicznej. Stopień ochrony IP20 klasyfikuje urządzenie do montażu wewnątrz budynków, w pomieszczeniach suchych. Zastosowane materiały izolacyjne charakteryzują się wysoką odpornością na temperaturę, co podnosi poziom bezpieczeństwa przeciwpożarowego całej instalacji elektrycznej.

Zastosowanie

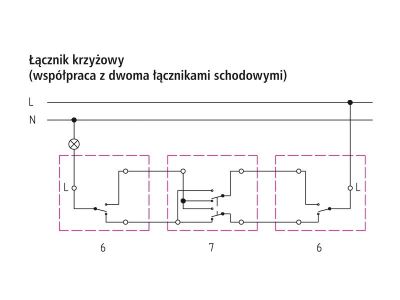

Łącznik krzyżowy Sonata znajduje zastosowanie w rozbudowanych układach sterowania oświetleniem, gdzie wymagane jest załączanie i wyłączanie światła z trzech lub więcej punktów. W instalacji elektrycznej montuje się go pomiędzy dwoma łącznikami schodowymi. Jest to rozwiązanie dedykowane do:

• Klatek schodowych w budynkach wielokondygnacyjnych,
• Długich korytarzy i ciągów komunikacyjnych,
• Przestronnych salonów oraz sypialni (sterowanie przy wejściu i po obu stronach łóżka),
• Obiektów użyteczności publicznej o wysokim standardzie wykończenia.

Wskazówki Montażowe

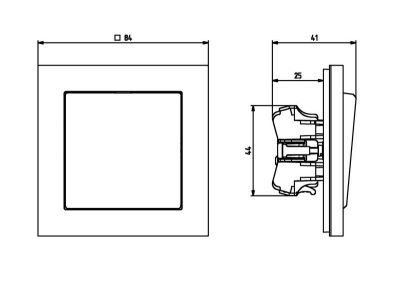

Montaż łącznika powinien być przeprowadzony w standardowej puszce podtynkowej o średnicy 60 mm. Dzięki zastosowaniu zacisków bezgwintowych, proces podłączenia polega na wsunięciu odizolowanego końca przewodu (zalecana długość odizolowania to ok. 11-12 mm) bezpośrednio do zacisku. Mechanizm posiada czytelne oznaczenia schematyczne, ułatwiające poprawną identyfikację par przewodów korespondencyjnych. Solidne pazurki montażowe oraz metalowy mostek zapewniają stabilne osadzenie osprzętu w puszce, co jest kluczowe dla zachowania estetyki i funkcjonalności przez lata użytkowania. Produkt jest przeznaczony do montażu w systemach ramkowych serii Sonata.

FAQ

• Czy łącznik krzyżowy może działać samodzielnie? Nie, łącznik krzyżowy musi współpracować z dwoma łącznikami schodowymi w celu stworzenia funkcjonalnego układu sterowania.
• Co oznacza parametr 16AX? Oznaczenie 'X' wskazuje na zdolność łącznika do bezpiecznego przerywania prądów płynących w obwodach z obciążeniem fluorescencyjnym i indukcyjnym, co jest kluczowe przy nowoczesnym oświetleniu.
• Czy do montażu potrzebuję specjalistycznych narzędzi? Dzięki zaciskom bezgwintowym, do samego podłączenia przewodów nie są wymagane wkrętaki, co przyspiesza pracę instalatora.
