Łącznik krzyżowy, 10AX, mechanizm, Valena Allure | 752007 Legrand

Opis i Kluczowe Cechy

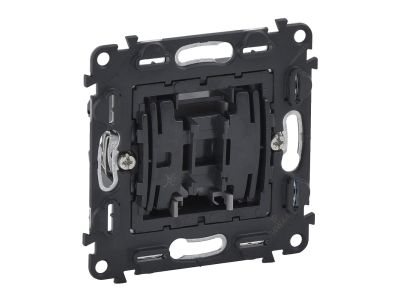

Łącznik krzyżowy Valena Allure (symbol 752007) to mechanizm przeznaczony do budowy wielopozycyjnych układów sterowania oświetleniem. Dzięki prądowi znamionowemu 10AX i napięciu 250 V~ umożliwia bezpieczne przełączanie obciążeń żarowych oraz fluorescencyjnych w instalacjach domowych i biurowych. Wyposażony w zaciski śrubowe gwarantuje pewne i trwałe przyłączenie przewodów.

• Prąd znamionowy 10AX: Umożliwia sterowanie zarówno tradycyjnymi żarówkami, jak i nowoczesnymi źródłami światła fluorescencyjnego bez ryzyka przeciążenia styków.
• Napięcie 250 V~: Dopasowany do standardowych instalacji jednofazowych, zapewnia bezpieczną pracę w obwodach oświetleniowych.
• Zaciski śrubowe: Zapewniają solidne i powtarzalne połączenie przewodów, co przekłada się na niską rezystancję styku i długotrwałą niezawodność.
• Możliwość dodania podświetlenia (LED 665090) lub wskaźnika włączenia (LED 665091): Pozwala dostosować łącznik do potrzeb użytkownika – ułatwia lokalizację w ciemności lub sygnalizuje stan załączenia obwodu.
• Dedykowany do systemów schodowych i krzyżowych: W połączeniu z łącznikami schodowymi (np. 751007, 751008) tworzy rozbudowane układy sterowania z wielu punktów.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada oznaczenie CE, potwierdzające zgodność z wymaganiami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Łącznik krzyżowy Valena Allure znajduje zastosowanie wszędzie tam, gdzie wymagane jest sterowanie oświetleniem z więcej niż dwóch miejsc. Sprawdza się zarówno w instalacjach mieszkaniowych, jak i komercyjnych.

• Sterowanie oświetleniem w korytarzach, klatkach schodowych i długich ciągach komunikacyjnych – załączanie/wyłączanie światła z wielu punktów.
• Rozbudowane układy w salonach, salach konferencyjnych lub dużych pomieszczeniach otwartych – wygoda dla użytkowników.
• Współpraca z łącznikami schodowymi (1NO/1NC) w systemach krzyżowych – umożliwia dodanie dowolnej liczby punktów sterowania.
• Instalacje z obciążeniami żarowymi, halogenowymi oraz nowoczesnymi źródłami LED (przy zachowaniu mocy 10AX dla obciążeń fluorescencyjnych).

Wskazówki Montażowe

Montaż i podłączenie łącznika krzyżowego powinny być wykonywane wyłącznie przez personel posiadający odpowiednie uprawnienia SEP, po uprzednim odłączeniu napięcia w obwodzie. Mechanizm przeznaczony jest do montażu w puszkach instalacyjnych (standard Ø 60 mm) z użyciem pazurków lub wkrętów – w zestawie metalowy uchwyt montażowy. Zaciski śrubowe należy dokręcać momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobrać do obciążenia (zalecany 1,5–2,5 mm²). Po zamontowaniu zaleca się założenie dodatkowej osłony przeciwpyłowej (w zestawie) oraz wybór ramki i plakietek z serii Valena Allure według tabeli doboru.

FAQ

• Czy łącznik krzyżowy można wyposażyć w podświetlenie? Tak, istnieje możliwość dodania lampki LED podświetlającej (numer referencyjny 665090) lub wskaźnika włączenia (numer 665091). Podświetlenie montuje się w mechanizmie – szczegóły w instrukcji producenta.
• Jaki stopień ochrony ma ten łącznik? W dostarczonych danych nie podano konkretnego stopnia IP. Mechanizmy tej serii przeznaczone są do montażu w suchych pomieszczeniach wewnętrznych (typowy stopień ochrony IP2X dla puszek podtynkowych). W razie potrzeby pracy w trudniejszych warunkach należy zastosować dodatkowe uszczelnienia.
• Jak działa łącznik krzyżowy w układzie schodowym? Łącznik krzyżowy (przełączny krzyżowo) współpracuje z dwoma łącznikami schodowymi. Zmienia położenie przełączeń, umożliwiając załączanie lub wyłączanie oświetlenia z dowolnego punktu w układzie wielopozycyjnym. Nie posiada własnego styku zwiernego/rozwartego – jego stan zależy od konfiguracji całego obwodu.
