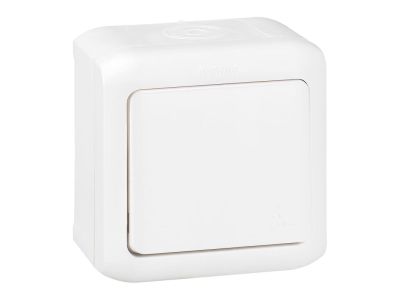

Łącznik krzyżowy 10AX, biały, Forix IP44 | 782365 Legrand

Opis i Kluczowe Cechy

Łącznik krzyżowy z serii Forix IP44, numer katalogowy 782365, przeznaczony do pracy w instalacjach o napięciu 250 V~ i prądzie znamionowym 10 AX. Opływowa konstrukcja w kolorze białym z połyskiem oraz stopień ochrony IP44 umożliwiają montaż w pomieszczeniach narażonych na wilgoć i zapylenie. Mechanizm kompletny wyposażono w zaciski śrubowe ułatwiające podłączenie przewodów.

• Prąd znamionowy 10 AX: zapewnia bezpieczne przełączanie obciążeń żarowych i mieszanych, odpowiedni do typowych obwodów oświetleniowych w budynkach.
• Napięcie znamionowe 250 V~: gwarantuje kompatybilność z domowymi i przemysłowymi instalacjach jednofazowych.
• Stopień ochrony IP44: chroni przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz bryzgami wody, dzięki czemu łącznik można stosować w łazienkach, kuchniach, na tarasach i w pomieszczeniach gospodarczych.
• Mechanizm kompletny z zaciskami śrubowymi: umożliwia pewne i trwałe przyłączenie przewodów bez potrzeby stosowania dodatkowych narzędzi specjalistycznych.
• Możliwość podświetlenia (lampka nr ref. 782398): opcjonalna lampka ułatwia lokalizację łącznika w ciemności, zwiększając komfort użytkowania.

Zgodność z Normami

Łącznik krzyżowy Forix IP44 spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Jest zgodny z obowiązującymi standardami dla łączników elektroinstalacyjnych stosowanych w budownictwie mieszkaniowym i użyteczności publicznej.

Zastosowanie

Łącznik krzyżowy pozwala na sterowanie oświetleniem z trzech lub więcej punktów (tzw. układ schodowy). Dzięki stopniowi ochrony IP44 sprawdza się również w pomieszczeniach wilgotnych.

• Sterowanie obwodami oświetleniowymi z wielu miejsc – na klatkach schodowych, w długich korytarzach, sieniach.
• Montaż w łazienkach i kuchniach – odporność na wilgoć i bryzgi wody.
• Wykorzystanie w instalacjach inteligentnego budynku jako element sterujący pracą oświetlenia.
• Zastosowanie w obiektach użyteczności publicznej (szkoły, biura, hotele) wymagających wyłączników o podwyższonej szczelności.

Wskazówki Montażowe

Łącznik może być instalowany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie. Podłącz przewody do zacisków śrubowych zgodnie ze schematem połączeń dla łącznika krzyżowego. Dokręć śruby z momentem obrotowym określonym w dokumentacji producenta. Przekrój przewodów dobierz do prądu obciążenia (zalecany Cu 1,5–2,5 mm²). Po zakończeniu montażu sprawdź poprawność działania.

FAQ

• Czy łącznik ma fabryczne podświetlenie? Nie, łącznik nie posiada wbudowanego podświetlenia. Można je dodać opcjonalnie, montując lampkę o numerze referencyjnym 782398 (brak w zestawie).
• Jaki stopień ochrony ma ten łącznik? Stopień ochrony IP44 – chroni przed ciałami stałymi o średnicy powyżej 1 mm oraz bryzgami wody z dowolnego kierunku. Nadaje się do pomieszczeń wilgotnych, nie jest jednak wodoszczelny (nie nadaje się do zanurzenia).
• Jaki jest tryb pracy styku w łączniku krzyżowym? Łącznik krzyżowy przełącza styki w sposób krzyżowy – w zależności od położenia dźwigni zmienia kierunek przepływu prądu, co umożliwia sterowanie jednym odbiornikiem z wielu punktów.
