Łącznik krzyżowy 10 AX 250 V zaciski śrubowe, biały, Suno | 721107 Legrand

Opis i Kluczowe Cechy

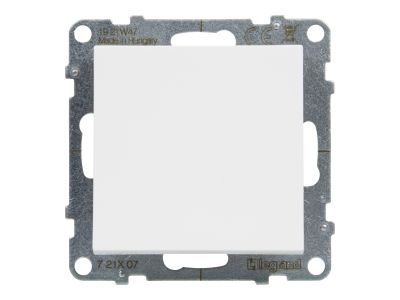

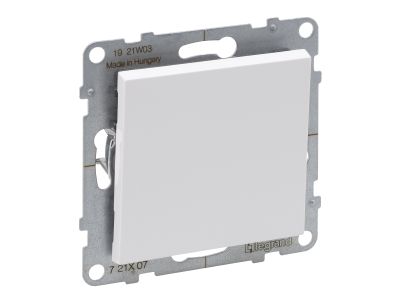

Łącznik krzyżowy z serii Legrand Suno o numerze katalogowym 721107 to zaawansowany element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o profesjonalnych systemach sterowania oświetleniem w budownictwie mieszkaniowym i komercyjnym. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 10 AX, co w terminologii elektrotechnicznej oznacza pełną zdolność do bezpiecznego załączania obciążeń o charakterze indukcyjnym, takich jak nowoczesne oprawy LED czy świetlówki, przy napięciu znamionowym 250 V AC. Mechanizm został wyposażony w solidne zaciski śrubowe, które pozwalają na pewne i trwałe osadzenie przewodów o przekroju do 2,5 mm², minimalizując ryzyko poluzowania się styku w wyniku drgań lub upływu czasu. Estetyczne wykończenie w kolorze białym oraz minimalistyczny design serii Suno sprawiają, że produkt doskonale wpisuje się w nowoczesne wnętrza.

• Prąd znamionowy: 10 AX (wysoka odporność na prądy udarowe przy oświetleniu LED)
• Napięcie znamionowe: 250 V AC (standardowe napięcie sieciowe)

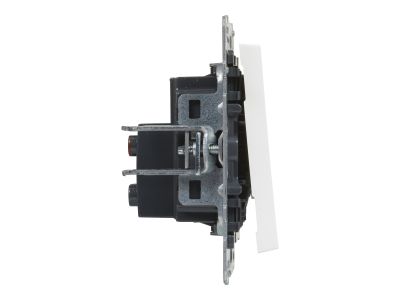

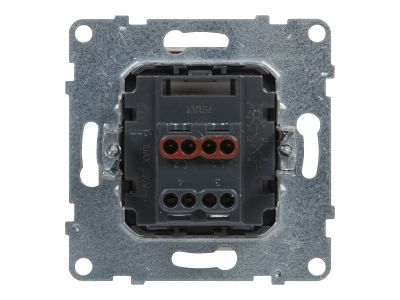

• Typ zacisków: Śrubowe, gwarantujące maksymalną siłę docisku i stabilność połączenia
• Kolor: Biały (klasyczna estetyka pasująca do każdego wnętrza)
• Konstrukcja: Mechanizm wymaga uzupełnienia o ramkę zewnętrzną z serii Suno

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa, w tym z normą europejską EN 60669-1, która określa wymagania dla łączników do stałych instalacji elektrycznych domowych i podobnych. Posiada oznaczenie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa użytkowania oraz ochrony zdrowia i środowiska. Wysoka jakość materiałów izolacyjnych zapewnia odpowiednią wytrzymałość dielektryczną i odporność na prądy pełzające.

Zastosowanie

Łącznik krzyżowy jest kluczowym komponentem w rozbudowanych instalacjach oświetleniowych, gdzie zachodzi potrzeba sterowania jednym źródłem światła z trzech lub więcej niezależnych lokalizacji. W typowym schemacie instalacyjnym montuje się go pomiędzy dwoma łącznikami schodowymi. Jest to rozwiązanie dedykowane do:

• Długich korytarzy i ciągów komunikacyjnych w biurowcach i hotelach
• Klatek schodowych w budynkach wielorodzinnych
• Dużych salonów i otwartych przestrzeni typu open-space
• Sypialni, umożliwiając sterowanie światłem przy wejściu oraz po obu stronach łóżka

Wskazówki Montażowe

Montaż mechanizmu Legrand Suno 721107 powinien być przeprowadzony w standardowej puszce podtynkowej o średnicy 60 mm. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie w obwodzie. Przewody instalacyjne należy odizolować na długość wskazaną przez producenta, a następnie umieścić w zaciskach śrubowych i dokręcić z odpowiednim momentem, aby zapewnić optymalną przewodność elektryczną. Mechanizm montuje się w puszce za pomocą pazurków lub wkrętów montażowych. Po poprawnym osadzeniu mechanizmu należy zatrzasnąć dedykowaną ramkę z serii Suno, co zapewnia estetyczne wykończenie i odpowiedni stopień ochrony.

FAQ

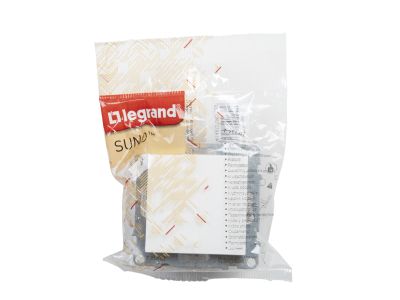

• Czy łącznik zawiera ramkę w zestawie? Nie, produkt jest sprzedawany jako mechanizm z plakietką. Ramkę zewnętrzną (pojedynczą lub wielokrotną) należy dokupić osobno.
• Czy ten łącznik nadaje się do sterowania lampami LED? Tak, dzięki parametrowi 10 AX łącznik jest przystosowany do obsługi obciążeń generowanych przez nowoczesne źródła światła LED.
• Jaki jest stopień ochrony tego produktu? Mechanizm posiada stopień ochrony IP20, co oznacza, że jest przeznaczony do montażu wewnątrz pomieszczeń o standardowej wilgotności.
