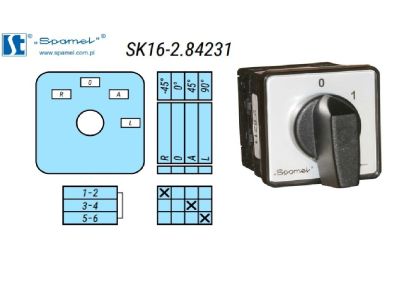

Łącznik krzywkowy SK16-2.84231/P03 R-0-A-L 16A, mocowany do pulpitu pokrętło czarne IP65 | SK16-2.84231/P03 R-0-A-L Spamel

Opis i Kluczowe Cechy

Łącznik krzywkowy SK16-2.84231/P03 to urządzenie przeznaczone do ręcznego rozłączania obwodów elektrycznych o prądzie znamionowym 16A. Przeznaczony do montażu na pulpicie lub panelu sterowniczym, wyposażony w czarne pokrętło i szare czoło. Stopień ochrony IP65 gwarantuje odporność na pył i strumienie wody, co umożliwia stosowanie w trudnych warunkach środowiskowych.

• Prąd znamionowy 16A: Przeznaczony do obwodów o mocy do 3680W przy napięciu 230V – bezpieczne odłączanie odbiorników o średnim poborze prądu.
• Stopień ochrony IP65: Ochrona przed pyłem i silnymi strumieniami wody – odpowiedni do hal produkcyjnych, warsztatów lub instalacji zewnętrznych (chronionych przed bezpośrednim deszczem).
• Mocowanie P03 z czołem I: Montaż na czterośrubowej płycie czołowej, zapewniający stabilne i pewne mocowanie na pulpicie sterowniczym.
• Pokrętło czarne: Wysoka widoczność stanu pracy (załączony/rozłączony) i ergonomiczna obsługa nawet w rękawicach ochronnych.
• Czoło szare: Neutralny kolor ułatwiający identyfikację w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Łącznik SK16-2.84231/P03 spełnia wymagania norm europejskich dotyczących aparatury łączeniowej. Został zaprojektowany zgodnie z normami VDE 0660 i IEC 60947-3, co potwierdza jego niezawodność w zastosowaniach przemysłowych. Posiada oznaczenie CE i deklarację zgodności.

Zastosowanie

Łącznik krzywkowy SK16 znajduje zastosowanie w instalacjach elektrycznych wymagających ręcznego sterowania obwodami, szczególnie tam, gdzie niezbędna jest widoczna sygnalizacja stanu pracy.

• Szafy sterownicze i rozdzielnice przemysłowe – do ręcznego załączania/rozłączania obwodów maszyn i urządzeń.
• Pulpity sterownicze maszyn i linii produkcyjnych – intuicyjna obsługa dzięki czarnemu pokrętłu.
• Instalacje w trudnych warunkach środowiskowych – odporność IP65 chroni przed pyłem i wilgocią.
• Maszyny rolnicze i budowlane – gdzie wymagana jest odporność na kurz i zachlapanie wodą.

Wskazówki Montażowe

Montaż łącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po całkowitym odłączeniu napięcia w instalacji. Łącznik mocuje się na płycie czołowej P03 przy użyciu czterech wkrętów samogwintujących, zapewniając szczelne przyleganie czoła do panelu. Przed montażem upewnić się, że otwór montażowy w pulpicie ma odpowiednią średnicę i kształt zgodny z wymaganiami konstrukcyjnymi. Stan pracy (załączony/rozłączony) powinien być wyraźnie widoczny – zaleca się stosowanie pokrętła z widocznym wskaźnikiem.

FAQ

• Czy łącznik SK16 może być stosowany w obwodach trójfazowych? Nie, łącznik przeznaczony jest wyłącznie do obwodów jednofazowych o prądzie znamionowym 16A. Do trójfazowych należy stosować odpowiednie rozłączniki krzywkowe o wyższych prądach znamionowych.
• Jakie jest maksymalne napięcie pracy łącznika? Maksymalne napięcie pracy nie zostało określone w danych produktu. Zaleca się stosowanie łącznika zgodnie z jego przeznaczeniem w obwodach 230V AC.
• Czy łącznik posiada blokadę mechaniczną? Informacja o blokadzie mechanicznym nie została podana w danych produktu. Standardowe łączniki krzywkowe serii SK16 nie posiadają blokady, jednak w razie potrzeby można zastosować dodatkowe akcesoria blokujące.
