Łącznik krzywkowy Fi-22mm 12A, Harmony K | K1D011B Schneider Electric

Opis i Kluczowe Cechy

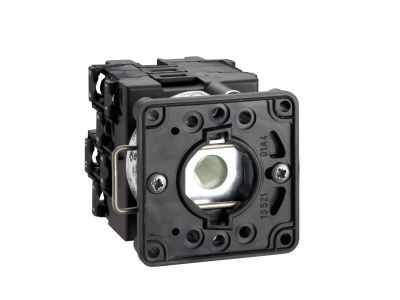

Łącznik krzywkowy Harmony K, model K1D011B, o znamionowym prądzie cieplnym Ith = 12 A, przeznaczony do montażu w panelu o średnicy otworu 22 mm (Fi-22mm). Dzięki kodowanemu wyjściu przełącznika BCD oraz dwunastu położeniom co 30° umożliwia precyzyjne i powtarzalne sterowanie obwodami w automatyce przemysłowej. Obudowa z tworzywa sztucznego zapewnia lekkość i izolację.

• Znamionowy prąd cieplny Ith = 12 A: Pozwala bezpiecznie prowadzić prąd o wartości 12 A w trybie ciągłym w warunkach konwekcyjnego chłodzenia, bez ryzyka przegrzania styków.
• Kodowane wyjście BCD: Umożliwia cyfrowe odczytywanie pozycji łącznika (binarny kod dziesiętny) – idealne do zastosowań z PLC lub mikroprocesorami.
• 12 położeń w prawo (0°–330° co 30°): Zapewnia szeroki zakres nastaw i łatwe ustawienie wymaganej kombinacji przełączeń.
• Montaż przedni w otworze Ø22 mm: Standardowy wymiar pasuje do typowych paneli sterowniczych, ułatwia instalację i wymianę bez demontażu całej szafy.
• Maska z tworzywa sztucznego: Lekka i odporna na zabrudzenia, dobrze izoluje część czołową od elementów pod napięciem.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi dla łączników krzywkowych oraz posiada oznaczenie CE. Szczegółowe numery norm (np. IEC/EN 60947) należy zweryfikować w pełnej dokumentacji technicznej producenta.

Zastosowanie

Łącznik krzywkowy K1D011B sprawdza się wszędzie tam, gdzie potrzebne jest wielopozycyjne, programowalne przełączanie obwodów sterowania. Najczęściej stosowany w:

• Sterowaniu sekwencyjnym maszyn i urządzeń – wybór trybów pracy.
• Generowaniu kodów BCD dla sterowników PLC lub wejść cyfrowych.
• Impulsowym przełączaniu styczników, przekaźników lub siłowników elektromagnetycznych.
• Automatyce budynkowej (np. wybór przełącznika prędkości wentylatora, sekcji ogrzewania).

Wskazówki Montażowe

Montaż oraz wszelkie czynności przyłączeniowe mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Łącznik przeznaczony jest do montażu w panelu o otworze Ø22 mm, grubość panelu oraz moment dokręcania nakrętki należy dostosować do zaleceń producenta (szczegóły w karcie katalogowej). Przekrój przewodów dobierać zgodnie z znamionowym prądem Ith = 12 A oraz normami instalacyjnymi.

FAQ

• Czy łącznik posiada podświetlenie (LED)? W dostępnych danych nie ma informacji o podświetleniu. Model K1D011B standardowo nie jest wyposażony w diodę sygnalizacyjną – jeżeli wymagana jest sygnalizacja pozycji, należy zastosować zewnętrzną lampkę lub moduł wskazania.
• Jaki jest stopień ochrony (IP) tego łącznika? W karcie produktu nie podano konkretnej wartości IP. Przy montażu w suchym, wewnętrznym otoczeniu (np. szafa sterownicza) przyjmuje się, że część czołowa zapewnia ochronę przed dotknięciem, a całość nie jest przystosowana do pracy w wilgoci.
• Jak działa tryb kodowania BCD? Łącznik krzywkowy w każdym z 12 położeń (co 30°) zamyka odpowiednią kombinację zestyków, które odwzorowują wartość binarną (BCD). Dzięki temu można bezpośrednio odczytać pozycję za pomocą wejść cyfrowych sterownika bez dodatkowego enkodera.
