Łącznik krzywkowy 8P, 20A, 6,5kW, 1-2, bez samopowrotu, pokrętło czarne, natablicowy, T0-8-8372/E P/T | 064950 Eaton

Alternatywny kod produktu: T0-8-8372/E

Opis i Kluczowe Cechy

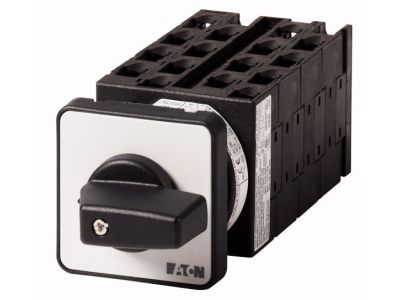

Łącznik krzywkowy T0-8-8372/E P/T (numer katalogowy 064950) to 8-biegunowe urządzenie sterownicze o znamionowym prądzie ciągłym Iu = 20 A i mocy 5,5 kW w kategorii AC-23A przy napięciu 400 V. Wyposażony w 16 styków i 8 zespołów montażowych, zapewnia elastyczność w realizacji skomplikowanych układów przełączających. Montowany natablicowo, z czarnym pokrętłem i tabliczką czołową oznaczoną 1-2, oferuje stopień ochrony przodu IP65.

• Znamionowy prąd ciągły Iu = 20 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Moc znamionowa 5,5 kW (AC-23A, 400 V): Umożliwia bezpośrednie sterowanie silnikami i innymi odbiornikami dużej mocy.
• 8-biegunowa konstrukcja (16 styków): Pozwala na realizację złożonych przełączeń, w tym przełączanie wieloobwodowe i zmiana kierunku obrotów.
• Stopień ochrony przodu IP65: Zapewnia odporność na pył i strugi wody, idealny do warunków przemysłowych i wilgotnych.
• Przebieg łączenia bez samopowrotu, kąt przełączania 90°: Wyraźne, stabilne pozycje bez automatycznego powrotu – zwiększa bezpieczeństwo obsługi.
• Zgodność z normą IEC/EN 60947-3 jako rozłącznik izolacyjny: Spełnia wymogi odłączania napięcia w celach serwisowych.

Zgodność z Normami

Łącznik krzywkowy T0-8-8372/E P/T jest zgodny z normami IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA oraz UL. Posiada certyfikację potwierdzającą spełnianie wymogów bezpieczeństwa i jakości dla urządzeń łączeniowych.

Zastosowanie

Dzięki wysokiej liczbie biegunów i dużej mocy przełączanej, łącznik krzywkowy sprawdza się w różnorodnych aplikacjach przemysłowych i automatyce budynkowej.

• Bezpośrednie sterowanie silnikami elektrycznymi (kategoria AC-23A) – załączanie i wyłączanie bez stycznika.
• Rozłączanie izolacyjne w obwodach głównych – zgodne z normą IEC/EN 60947-3.
• Przełączanie obwodów sterowania, np. zmiana kierunku obrotów, przełączanie gwiazda/trójkąt, wybór zakresów.
• Sygnalizacja i sterowanie w szafach sterowniczych oraz rozdzielnicach przemysłowych.

Wskazówki Montażowe

Montaż i podłączenie łącznika mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przystosowane jest do montażu natablicowego (na płycie czołowej). Do podłączenia przewodów należy użyć zacisków śrubowych – przekrój przewodów dobrać do prądu znamionowego 20 A. Moment dokręcania śrub stosować zgodnie z dokumentacją producenta. Przed jakimikolwiek pracami odłączyć zasilanie i zabezpieczyć przed przypadkowym załączeniem.

FAQ

• Czy łącznik krzywkowy ma podświetlenie? W danych produktu brak informacji o podświetleniu. Łącznik wyposażony jest w czarne pokrętło z tabliczką czołową oznaczoną 1-2.
• Jaki jest stopień ochrony łącznika? Przód urządzenia posiada stopień ochrony IP65. Tył (część montowana wewnątrz obudowy) nie jest objęty tą ochroną – standardowo wymaga dodatkowej obudowy rozdzielnicy.
• Czy łącznik ma funkcję samopowrotu? Nie, przebieg łączenia jest bez samopowrotu – po przełączeniu urządzenie pozostaje w wybranej pozycji do momentu ręcznej zmiany. Nie posiada pozycji 0 (wyłączonej); dostępne są dwie pozycje oznaczone 1-2.
