Łącznik krzywkowy 8P, 20A, 6,5kW, 0-1, pokrętło czerwone, w obudowie, T0-4-8344/I1/SVB P/T | 207163 Eaton

Alternatywny kod produktu: T0-4-8344/I1/SVB

Opis i Kluczowe Cechy

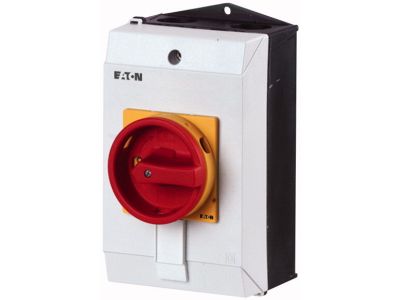

Łącznik krzywkowy T0-4-8344/I1/SVB P/T (symbol 207163) to 8-biegunowy rozłącznik izolacyjny o znamionowym prądzie ciągłym 20 A. Przystosowany do pracy w obwodach o mocy do 5,5 kW (AC-23A, 400 V), umożliwia bezpieczne odłączanie odbiorników przemysłowych. Wyposażony w czerwone pokrętło z żółtym pierścieniem blokującym, realizuje funkcję wyłącznika głównego, serwisowego i awaryjnego. Montowany powierzchniowo w szczelnej obudowie IP65, o szerokości 4 modułów.

• Prąd ciągły Iu = 20 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Moc znamionowa 5,5 kW (AC-23A, 400 V): Odpowiedni do sterowania silnikami i innymi odbiornikami 3-fazowymi w przemyśle.
• 8 biegunów: Umożliwia jednoczesne odłączanie wszystkich przewodów fazowych i neutralnego (w zależności od konfiguracji), zapewniając pełne odizolowanie obwodu.
• Stopień ochrony IP65: Odporny na pył i strumienie wody, nadaje się do instalacji w wilgotnym i zapylonym środowisku, np. w hali produkcyjnej.
• Blokada w pozycji 0: Pozwala na mechaniczne zablokowanie wyłącznika w stanie wyłączonym, co zwiększa bezpieczeństwo podczas prac konserwacyjnych (zgodnie z wymogami norm).

Zgodność z Normami

Łącznik spełnia wymagania norm IEC/EN 60947, VDE 0660 oraz IEC/EN 60204. Jako rozłącznik izolacyjny jest zgodny z normą IEC/EN 60947-3.

Zastosowanie

Łącznik krzywkowy przeznaczony jest do roli wyłącznika głównego, serwisowego oraz naprawczego w maszynach i urządzeniach przemysłowych. Sprawdza się w obwodach wymagających częstego odłączania zasilania oraz w instalacjach, gdzie konieczna jest realizacja funkcji wyłączania awaryjnego.

• Wyłącznik główny w szafach sterowniczych i maszynach produkcyjnych
• Wyłącznik serwisowy / naprawczy – odłączanie napięcia podczas przeglądów i konserwacji
• Funkcja wyłączania awaryjnego (stop awaryjny) zgodnie z normą IEC/EN 60204
• Sterowanie odbiornikami 3-fazowymi (silniki, piece, nagrzewnice) z możliwością blokady w pozycji 0

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Łącznik przeznaczony do montażu powierzchniowego – obudowę należy trwale zamocować na stabilnej powierzchni. Przekrój przewodów dobrać do obciążalności prądowej 20 A, a moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Po zamontowaniu sprawdzić działanie blokady w pozycji 0.

FAQ

• Czy łącznik ma podświetlenie? Nie, łącznik nie posiada podświetlenia. Pozycję załączenia/wyłączenia sygnalizuje czerwone pokrętło oraz żółty pierścień blokujący.
• Jaki stopień ochrony? IP65 – odporny na pył i strumienie wody, nadaje się do stosowania w warunkach przemysłowych oraz na zewnątrz rozdzielnic.
• Jakie napięcie i prąd znamionowy? Znamionowy prąd ciągły Iu = 20 A. Moc znamionowa dla AC-23A, 50-60 Hz, 400 V wynosi 5,5 kW. Szczegółowe dane dotyczące napięcia izolacji i udarowego znajdują się w dokumentacji technicznej.
