Łącznik krzywkowy 6P, 63A, 22kW, 0-1, pokrętło czerwone, natablicowy, T5B-3-8342/EA/SVB P/T | 092308 Eaton

Alternatywny kod produktu: T5B-3-8342/EA/SVB

Opis i Kluczowe Cechy

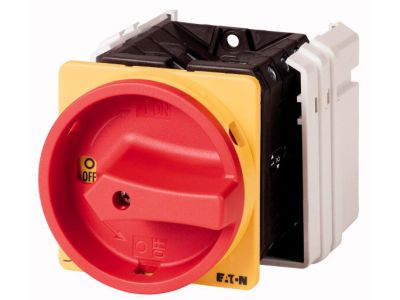

Łącznik krzywkowy T5B-3-8342/EA/SVB P/T (indeks 092308) to 6-biegunowy wyłącznik główny i awaryjny o znamionowym prądzie ciągłym 63 A i mocy 30 kW w kategorii AC-23A przy 400 V. Przeznaczony do montażu natablicowego, wyposażony w czerwone pokrętło obrotowe z żółtym pierścieniem blokującym. Przedni panel zapewnia stopień ochrony IP65, co gwarantuje niezawodność w trudnych warunkach przemysłowych. Dzięki kątowi przełączania 90° i możliwości blokady w pozycji 0 umożliwia bezpieczne odłączenie zasilania i serwisowanie urządzeń.

• Znamionowy prąd ciągły Iu = 63 A: bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Moc znamionowa AC-23A 30 kW przy 400 V: wydajne przełączanie silników i odbiorników indukcyjnych w zastosowaniach przemysłowych.
• Stopień ochrony IP65 od frontu: odporność na wnikanie pyłu i strumieni wody, umożliwiająca montaż w wilgotnych i zapylonych strefach.
• Funkcja wyłączania awaryjnego z blokadą w położeniu 0 (żółty pierścień): zgodność z wymogami bezpieczeństwa maszyn i możliwość fizycznego odcięcia zasilania w sytuacji awaryjnej.
• 6 biegunów, kąt przełączania 90°: jednoczesne odłączanie wielu obwodów, co upraszcza okablowanie i zwiększa niezawodność rozłączania.

Zgodność z Normami

Łącznik krzywkowy spełnia wymagania norm IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA oraz UL. Zgodnie z normą IEC/EN 60947-3 urządzenie klasyfikowane jest jako rozłącznik izolacyjny, co potwierdza jego zdolność do bezpiecznego odłączania obwodów w stanie bezprądowym i pod obciążeniem.

Zastosowanie

Łącznik krzywkowy znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne odłączanie zasilania głównego, serwisowanie maszyn lub awaryjne wyłączenie. Sprawdza się w instalacjach przemysłowych, szafach sterowniczych i na liniach produkcyjnych.

• Wyłącznik główny i odłącznik izolacyjny w rozdzielnicach maszyn i urządzeń.
• Wyłącznik serwisowy (naprawczy) umożliwiający bezpieczne przeprowadzenie konserwacji.
• Funkcja wyłączania awaryjnego zgodna z dyrektywą maszynową – czerwone pokrętło + żółty pierścień.
• Sterowanie i zabezpieczenie obwodów silnikowych w kategorii AC-23A przy mocy do 30 kW (400 V).

Wskazówki Montażowe

Montaż łącznika krzywkowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Urządzenie przeznaczone jest do montażu natablicowego – mocowane za pomocą elementów dostarczonych przez producenta. Przekroje przewodów dobrać zgodnie z obciążalnością prądową (63 A). W przypadku konieczności blokady w położeniu 0 należy użyć zamka o odpowiednim rozstawie (kłódka nie jest dostarczana). Momenty dokręcania zacisków śrubowych należy stosować według dokumentacji producenta – brak podanej wartości w karcie oznacza konieczność sprawdzenia w oryginalnej instrukcji.

FAQ

• Czy łącznik posiada podświetlenie/wskaźnik LED? Nie, model 092308 jest czysto mechanicznym łącznikiem krzywkowym bez podświetlenia. Stan pracy (0/1) odczytywany jest wizualnie z położenia pokrętła.
• Jaki stopień ochrony ma łącznik? Stopień ochrony od frontu (strona czołowa) wynosi IP65 – odporny na pył i strugi wody. Tył urządzenia (część montażowa) nie ma deklarowanej ochrony (standardowo IP20 dla wnętrza rozdzielnicy).
• Czy można go stosować jako rozłącznik izolacyjny? Tak, łącznik spełnia wymagania normy IEC/EN 60947-3 dla rozłączników izolacyjnych, co oznacza widoczną przerwę styków i bezpieczne odłączenie napięcia w stanie otwartym.
