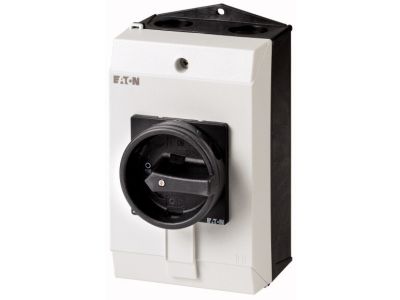

Łącznik krzywkowy 6P, 32A, 13kW, 0-1, pokrętło czarne, w obudowie, T3-4-15682/I2/SVB-SW P/T | 207211 Eaton

Alternatywny kod produktu: T3-4-15682/I2/SVB-SW

Opis i Kluczowe Cechy

Łącznik krzywkowy 6-biegunowy o symbolu 207211 to wyłącznik główny, serwisowy i naprawczy przeznaczony do montażu powierzchniowego. Urządzenie oferuje znamionowy prąd ciągły 32 A oraz moc znamionową 15 kW (AC-23A, 400 V), co umożliwia bezpieczne odłączanie obciążeń o znacznej mocy. Wyposażony w czarne pokrętło z pierścieniem blokującym i stopień ochrony IP65, zapewnia niezawodną pracę w trudnych warunkach przemysłowych. Szerokość modułu wynosi 4 jednostki (72 mm), co ułatwia integrację w rozdzielnicach.

• Znamionowy prąd ciągły Iu = 32 A: Gwarantuje bezpieczną pracę w obwodach o dużym obciążeniu, bez ryzyka przegrzania styków.
• Moc znamionowa 15 kW (AC-23A, 400 V): Umożliwia sterowanie silnikami i innymi odbiornikami o wysokim poborze mocy.
• Stopień ochrony IP65: Chroni przed wnikaniem pyłu i strug wody, co pozwala na zastosowanie w wilgotnych i zapylonych środowiskach.
• Możliwość zablokowania w pozycji 0 (Wył.): Zapewnia bezpieczne odcięcie zasilania podczas konserwacji i napraw, zgodnie z wymogami bezpieczeństwa.
• Kąt przełączania 90°: Zapewnia wyraźne i pewne przełączanie między stanami 0 i 1, ułatwiając obsługę.

Zgodność z Normami

Łącznik krzywkowy spełnia wymagania norm IEC/EN 60947, VDE 0660, IEC/EN 60204 oraz IEC/EN 60947-3 (rozłącznik izolacyjny). Posiada certyfikat CE i jest zgodny z europejskimi standardami bezpieczeństwa.

Zastosowanie

Łącznik krzywkowy 6P 32A znajduje zastosowanie jako wyłącznik główny, serwisowy i naprawczy w instalacjach przemysłowych i maszynowych. Sprawdza się w szafach sterowniczych, gdzie wymagane jest bezpieczne odłączanie zasilania.

• Jako wyłącznik główny w tablicach rozdzielczych i szafach sterowniczych umożliwiający szybkie odcięcie zasilania całej linii.
• Jako wyłącznik serwisowy przy maszynach i urządzeniach, pozwalający na bezpieczne przeprowadzenie prac konserwacyjnych.
• Jako wyłącznik naprawczy do odłączania poszczególnych obwodów podczas diagnostyki i modernizacji.
• Jako rozłącznik izolacyjny zgodny z IEC/EN 60947-3, zapewniający widoczną przerwę izolacyjną.

Wskazówki Montażowe

Montaż łącznika krzywkowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów bezpieczeństwa. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy, przy użyciu dołączonych elementów mocujących. Moment dokręcania zacisków śrubowych należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów należy dobrać do prądu znamionowego 32 A. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłącz napięcie zasilania i sprawdź brak napięcia.

FAQ

• Czy łącznik posiada podświetlenie? Nie, łącznik krzywkowy 207211 nie ma wbudowanego podświetlenia. Stan pracy jest identyfikowany wizualnie po położeniu pokrętła (0 lub 1).
• Jaki jest stopień ochrony łącznika? Stopień ochrony wynosi IP65, co oznacza, że urządzenie jest pyłoszczelne i odporne na strugi wody – może być stosowane w warunkach zewnętrznych i wilgotnych.
• Czy łącznik można zablokować w pozycji wyłączonej? Tak, pokrętło można zablokować w pozycji 0 (Wył.) za pomocą kłódki, co uniemożliwia przypadkowe załączenie podczas prac serwisowych.
