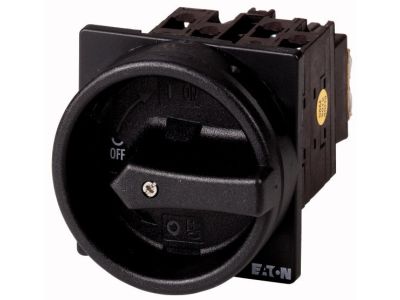

Łącznik krzywkowy 6P, 32A, 13kW, 0-1, pokrętło czarne, natablicowy, T3-4-15682/EA/SVB-SW P/T | 057089 Eaton

Alternatywny kod produktu: T3-4-15682/EA/SVB-SW

Opis i Kluczowe Cechy

Łącznik krzywkowy 6-biegunowy (6P) o symbolu 057089 to wyłącznik główny, serwisowy i naprawczy przeznaczony do montażu natablicowego. Urządzenie oferuje znamionowy prąd ciągły Iu = 32 A i moc znamionową AC-23A 400 V wynoszącą 15 kW, co pozwala na bezpieczne przełączanie obwodów o znacznym obciążeniu bez ryzyka przeciążenia styków. Pokrętło czarne z pierścieniem blokującym umożliwia wygodną obsługę i zabezpieczenie przed nieuprawnionym użyciem. Szerokość modułu nie została podana w danych producenta – prosimy o sprawdzenie wymiarów w dokumentacji technicznej.

• Prąd ciągły Iu = 32 A: gwarantuje niezawodną pracę w instalacjach o dużym poborze prądu, minimalizując ryzyko przegrzania styków.
• Moc znamionowa AC-23A 400 V – 15 kW: zapewnia wystarczający zapas mocy do sterowania silnikami i innymi odbiornikami indukcyjnymi.
• Stopień ochrony przodu IP65: chroni pyłoszczelnie i przed strugami wody, dzięki czemu łącznik nadaje się do pracy w wilgotnym lub zapylonym środowisku (np. hale produkcyjne).
• Możliwość zablokowania w pozycji 0 (Wył.): zapobiega przypadkowemu załączeniu podczas konserwacji, zwiększając bezpieczeństwo personelu serwisowego.
• Kąt przełączania 90°: wyraźna pozycja załącz/wyłącz ułatwia szybką identyfikację stanu pracy.

Zgodność z Normami

Łącznik spełnia wymagania norm IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA oraz UL. Jest skonstruowany jako rozłącznik izolacyjny zgodnie z IEC/EN 60947-3, co gwarantuje bezpieczne odłączenie napięcia w obwodzie. Produkt posiada certyfikat CE i jest przeznaczony do stosowania w instalacjach przemysłowych i komercyjnych.

Zastosowanie

Łącznik krzywkowy 057089 sprawdza się wszędzie tam, gdzie wymagane jest bezpieczne odłączanie zasilania i wyraźna pozycja wyłączenia. Dzięki 6-biegunowej konstrukcji i dużej obciążalności znajduje zastosowanie w następujących scenariuszach:

• Wyłącznik główny w rozdzielnicach maszyn i urządzeń przemysłowych, umożliwiający całkowite odcięcie zasilania przed pracami serwisowymi.
• Wyłącznik serwisowy/naprawczy dla silników, napędów i agregatów – ułatwia szybkie odłączenie energii zgodnie z wymogami norm bezpieczeństwa.
• Rozłącznik izolacyjny w obwodach sterowania i zasilania w instalacjach ATEX, halach produkcyjnych oraz magazynach.
• Przełącznik główny w maszynach rolniczych, kompresorach i urządzeniach budowlanych narażonych na wilgoć i zapylenie (IP65).

Wskazówki Montażowe

Montaż łącznika krzywkowego może być wykonywany wyłącznie przez uprawniony personel z ważnymi uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie montuje się natablicowo (otwory montażowe i wymiary panelu należy sprawdzić w dokumentacji producenta). Przekrój przewodów przyłączeniowych należy dobrać zgodnie z prądem Iu = 32 A oraz obowiązującymi normami (np. PN-HD 60364). Dokręcanie zacisków śrubowych wykonać momentem wskazanym w karcie katalogowej – brak podanej wartości wymaga użycia ogólnych zaleceń (0,8–1,2 Nm dla typowych zacisków 2,5 mm²). Po zakończeniu montażu należy sprawdzić poprawność działania blokady w pozycji 0.

FAQ

• Jaki jest stopień ochrony łącznika? Przód łącznika posiada stopień ochrony IP65 – jest pyłoszczelny i chroniony przed strugami wody. Tył (część elektryczna) wymaga montażu w obudowie lub rozdzielnicy o odpowiedniej szczelności.
• Czy można zablokować łącznik w pozycji wyłączonej? Tak, urządzenie wyposażono w pierścień blokujący, który umożliwia zablokowanie w pozycji 0 (Wył.) za pomocą kłódki lub zamka – zapobiega to przypadkowemu załączeniu podczas prac konserwacyjnych.
• Jaką moc silnika może obsłużyć ten łącznik? W kategorii AC-23A przy napięciu 400 V moc znamionowa wynosi 15 kW. Dla innych kategorii użytkowych (np. AC-3) wartość może być niższa – szczegółowe dane znajdziesz w dokumentacji technicznej producenta.
