Łącznik krzywkowy 6P, 20A, 6,5kW, 0-1, pokrętło czerwone, w obudowie, T0-3-8342/I1/SVB | 207159 Eaton

Alternatywny kod produktu: T0-3-8342/I1/SVB

Opis i Kluczowe Cechy

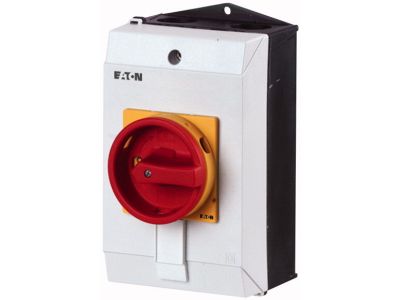

Łącznik krzywkowy T0-3-8342/I1/SVB (symbol 207159) to 6-biegunowy wyłącznik główny o znamionowym prądzie ciągłym Iu = 20 A i mocy znamionowej AC-23A 400 V równej 5,5 kW. Przeznaczony do montażu powierzchniowego, wyposażony w czerwone pokrętło obrotowe z żółtym pierścieniem blokującym, umożliwiający zatrzaśnięcie w położeniu 0 (Wył.). Dzięki kątowi przełączania 90° i hermetycznej obudowie IP65 zapewnia bezpieczną pracę nawet w trudnych warunkach przemysłowych.

• Prąd ciągły Iu = 20 A: Gwarantuje bezpieczne przewodzenie obciążeń rzędu 5,5 kW przy 400 V AC-23A bez ryzyka przegrzania styków.
• 6 biegunów: Umożliwia jednoczesne rozłączanie aż sześciu obwodów, co upraszcza instalację w rozdzielnicach wielosekcyjnych.
• Stopień ochrony IP65: Odporny na wnikanie pyłu i strugi wody – idealny do lokalizacji narażonych na wilgoć, kurz i zabrudzenia.
• Blokada w pozycji 0 (Wył.): Pozwala na mechaniczne zabezpieczenie przed przypadkowym załączeniem, spełniając wymogi wyłącznika naprawczego i awaryjnego.
• Czerwone pokrętło + żółty pierścień: Wyraźne oznaczenie wizualne – zgodne z normami dotyczącymi wyłączników awaryjnych (stop-Start) ułatwia szybką identyfikację w sytuacji zagrożenia.

Zgodność z Normami

Łącznik krzywkowy spełnia wymagania norm IEC/EN 60947, VDE 0660 oraz IEC/EN 60204. Został sklasyfikowany jako rozłącznik izolacyjny zgodnie z normą IEC/EN 60947-3, co potwierdza jego zdolność do bezpiecznego odłączania napięcia w obwodach przemysłowych. Posiada certyfikat CE.

Zastosowanie

Dzięki konstrukcji 6-biegunowej i wysokiej obciążalności łącznik sprawdza się jako uniwersalny element sterowania i zabezpieczania maszyn oraz urządzeń.

• Wyłącznik główny w szafach sterowniczych i rozdzielnicach przemysłowych – bezpieczne odcinanie zasilania całej linii.
• Wyłącznik serwisowy i naprawczy – umożliwia blokadę w pozycji OFF podczas konserwacji zgodnie z zasadami LOTO.
• Wyłącznik awaryjny (stop awaryjny) w maszynach – czerwone pokrętło i żółty pierścień spełniają wymogi wizualne funkcji wyłączania awaryjnego.
• Rozłącznik izolacyjny w obwodach silnikowych i grzewczych – zapewnia galwaniczne odseparowanie obciążenia od źródła.

Wskazówki Montażowe

Montaż łącznika krzywkowego musi być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP, zgodnie z obowiązującymi przepisami BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie przeznaczone jest do montażu powierzchniowego – mocowane za pomocą dostarczonych elementów (śruby, kołki). Przekrój przewodów należy dobrać do znamionowego prądu 20 A (np. 2,5 mm² dla miedzi, w zależności od długości i warunków). Nie ma potrzeby stosowania szyny TH35 – produkt nie jest przystosowany do montażu modułowego. Momenty dokręcania zacisków śrubowych należy stosować zgodne z dokumentacją producenta.

FAQ

• Czy łącznik posiada podświetlenie lub wbudowany LED sygnalizujący stan załączenia? Nie – produkt nie jest wyposażony w podświetlenie. Stan załączenia rozpoznaje się po pozycji pokrętła (0/Wył. – 1/Zał.) oraz wizualnie po położeniu dźwigni.
• Jaki jest stopień ochrony obudowy? Łącznik oferuje stopień ochrony IP65, co oznacza pełną odporność na pył oraz ochronę przed strugami wody (np. podczas mycia urządzeń).
• Jaki tryb pracy styków realizuje łącznik? Przełącznik działa w trybie 0-1 (wyłączony – załączony) z kątem przełączania 90°. Każdy z 6 biegunów przełącza się jednocześnie, zapewniając pełne rozłączenie wszystkich obwodów w pozycji 0.
