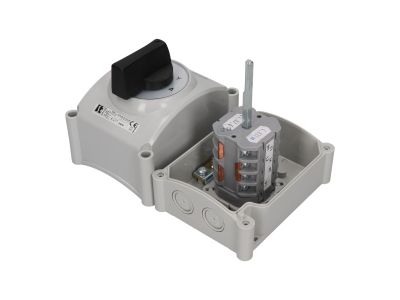

Łącznik krzywkowy 63A, przełącznik rozruchowy trójfazowy (0,Y,A), w obudowie OB3 | ŁK63-4.831\OB3 Spamel

Opis i Kluczowe Cechy

Łącznik krzywkowy ŁK63-4.831\OB3 to obrotowy przełącznik rozruchowy trójfazowy z sekwencją 0-Y-A, przystosowany do pracy przy prądzie znamionowym 63 A. Dzięki segmentowej budowie z podwójnymi krzywkami możliwe jest tworzenie dowolnych programów łączeń w funkcji położenia pokrętła. Obudowa OB3 zapewnia mechaniczną ochronę i przystosowanie do montażu w instalacjach niskiego napięcia w warunkach przemysłowych.

• Prąd znamionowy 63 A: Pozwala na bezpieczne przełączanie obciążeń o znacznym poborze prądu bez ryzyka przegrzania styków, idealne do silników i urządzeń przemysłowych.
• Sekwencja 0-Y-A (gwiazda-trójkąt): Umożliwia sterowanie rozruchem trójfazowych silników asynchronicznych, redukując prąd rozruchowy i chroniąc sieć przed skokami napięcia.
• Podwójne krzywki segmentowe: Gwarantują precyzyjne i powtarzalne łączenie torów prądowych, zwiększając niezawodność w długotrwałej eksploatacji.
• Szeroki zakres temperatur pracy (-40°C do +70°C): Zapewnia stabilne działanie w trudnych warunkach przemysłowych, zarówno w chłodniach, jak i w pobliżu źródeł ciepła.
• Obudowa OB3: Chroni mechanizm przed zabrudzeniem, wilgocią i przypadkowym dotykiem, ułatwiając montaż i użytkowanie w rozdzielnicach oraz szafach sterowniczych.

Zgodność z Normami

Łącznik krzywkowy ŁK63-4.831\OB3 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN dla łączników niskiego napięcia. Posiada certyfikat CE i jest przeznaczony do pracy w pomieszczeniach zamkniętych z 3. stopniem zanieczyszczenia (środowisko przemysłowe).

Zastosowanie

Łącznik krzywkowy ŁK63-4.831\OB3 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i niezawodne przełączanie rozruchu trójfazowych odbiorników. Dzięki sekwencji (0,Y,A) idealnie nadaje się do sterowania silnikami w układzie gwiazda–trójkąt, ale może być również wykorzystany jako przełącznik wielotorowy w innych obwodach sterowniczych.

• Rozruch i zmiana kierunku obrotów trójfazowych silników asynchronicznych w maszynach przemysłowych (pompy, wentylatory, sprężarki).
• Sterowanie impulsowe styczników i przekaźników w rozdzielnicach automatyki budynkowej i przemysłowej.
• Łączenie i rozłączanie obwodów oświetleniowych oraz grzewczych o wysokim prądzie znamionowym.
• Budowa przełączników źródła zasilania (sieć – agregat) w szafach zasilających obiekty produkcyjne.

Wskazówki Montażowe

Montaż łącznika krzywkowego ŁK63-4.831\OB3 może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Urządzenie montuje się w obudowie OB3 na przewidzianym podłożu (np. płycie montażowej). Dokręć zaciski śrubowe zgodnie z momentami podanymi w dokumentacji producenta. Przekrój przewodów dobierz do prądu znamionowego 63 A oraz spodziewanego obciążenia. Po zakończeniu montażu sprawdź poprawność działania wszystkich torów przełączania.

FAQ

• Czy łącznik krzywkowy ŁK63-4.831\OB3 jest podświetlany? Nie, model ten nie posiada wbudowanego podświetlenia. Położenie pokrętła identyfikuje się wizualnie na podstawie oznaczeń na obudowie.
• Jaki stopień ochrony zapewnia obudowa OB3? Producent nie podaje konkretnego stopnia IP, jednak obudowa OB3 chroni wewnętrzne elementy przed bezpośrednim dotykiem oraz przed wpływem typowych zanieczyszczeń w warunkach przemysłowych (3. stopień zanieczyszczenia).
• Jaki tryb pracy realizuje przełącznik (0,Y,A)? Sekwencja (0–Y–A) oznacza: położenie 0 – wyłączenie, Y – załączenie silnika w konfiguracji gwiazdy (rozruch), A – załączenie w konfiguracji trójkąta (praca normalna). Przełącznik umożliwia przejście tylko w tę sekwencję – nie zawiera położenia odwrotnego.
